法兰球阀

Q341N高压锻钢球阀

一、产品[Q341N高压锻钢球阀 ]的详细资料：

产品型号：Q341N-320C

产品名称：长输管高压锻钢球阀

产品特点：本系列球阀是根据用户的需求，为满足在硫化环境下的搞硫化应用裂化的要求，我的从设计、选材、制造、试验、表面外理及涂漆都严格按美国腐蚀工程师会NACE标准要求进行。本系列球阀不仅选材广泛且内件材料均彩用表面镀镍316材质、密封圈采用特制的聚合特资料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，使用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炬炼制，天然气开采与输送系统理想的用阀选择。长输管线球阀价格,长输管线球阀厂家,长输管线球阀报价。

二、Q341N高压锻钢球阀主要功能：

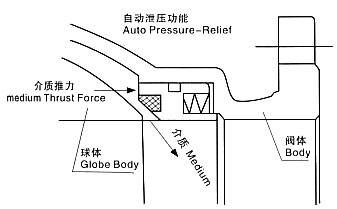

阀门中腔停滞的介质由于温度变化而民常升压时，介质压力推动阀座脱离球体，达到自动泄压的效果，泄压后阀座自动复位。

阀座除了一般密封，特别设置的密封结构，能起到因封圈损伤而出现泄漏时的紧急救护作用。

当火灾或异温使阀座密封圈烧损或软化时。阀门操作任然可靠，同时，阀座与球体形成金属对金属，达到暂时密封作用，阻止了火灾进一步扩大，符合AP16FA的规定。

阀座烧损时密封。

拧开排除装置可检查阀座是否发生泄漏，也可排放中腔滞留物减少介质对阀单方面上的污染。在工作状态下，阀门处于全开或全关时，可更换阀杆部填料函。

阀杆部位密封采用PTFE填料和O形圈双重密封，特别适用于气体介质。阀杆运动部位采用优质的SF自润滑轴承，使磨擦系数更小，减低操作力矩。

三、Q341N高压锻钢球阀主要零件材料

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	尼龙	尼龙
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
O形圈	橡胶	橡胶
双头螺栓	35CrMoA	A193-B7

四、Q341N高压锻钢球阀主要性能规范

公称压力PN	16	32	MPa
强度试验压力PT	24	48	MPa
低压密封试验力	0.6		MPa
高压密封试验力	17.6	35.2	MPa
适用介质	水、油品、蒸汽
适用温度	-40～80℃

五、Q341N高压锻钢球阀主要连接尺寸

公称压力	公称通径	主要尺寸
		L		L1		D		D1		H		W	M	D2	b	Z-Φd
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	W	法兰
16.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-29
	80	580	380	150	160	225	270	170	105	200	200	600	M100×3	94	50	6-33
	100	620	430	178	188	260	320	195	118	245	245	800	M125×4	115	60	6-36
32.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-18
	32	300	230	100	110	165	150	115	43	120	96	300	M52×2	41	30	4-22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-36
	100	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-36

订货须知：
一、①长输管高压锻钢球阀产品名称与型号②长输管高压锻钢球阀口径③长输管高压锻钢球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的长输管高压锻钢球阀型号，请按长输管高压锻钢球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
