法兰止回阀
一、产品[HH49X/H微阻缓闭蝶式止回阀]的详细资料：
产品名称：微阻缓闭蝶式止回阀
产品特点：HH49X/H蝶式微阻缓闭止回阀是我厂最新研制开发高效节能型止回阀，其工作原理为:当介质正向流过阀门时，阀板受介质压力作用下打开，由于阀板同时受弹簧扭矩和活塞组件的双重反作用力下，开启比较缓慢。当介质逆向流动时，扭转弹簧的弹力和介质的作用力使得蝶板关闭，当关闭到800 左右时，由于活塞组件的作用力使得蝶板缓慢的关闭，直到完全密封。达到了缓闭止回消声，防止水锤的作用。主要适用于石油、化工、食品、医药、给排水、能源系统中，安装在水泵出口，停泵时，阀板缓闭过程能有效的防止破坏性水锤，保证管线安全运行。适用于公称压力1 MPa，介质温度≤80％的清水、污水、海水等介质管道上，以及给、排水加压泵组上。通过本阀独特的微阻缓闭装置，能有效地防止水锤的发生，保证管路系统安全运行。
|
零件名称 |
阀体 |
阀瓣 |
阀杆、油 缸、活塞 |
弹 簧 |
阀 座 |
|
材 料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁腈橡胶 |
|
型号 |
公称 压力 PN(MPa) |
强度试验压力 |
密封 压力 (MPa) |
适用 温度 (℃) |
适用 介质 |
缓闭 时间 |
|
HH49X/H |
1.0 |
1.5 |
1.1 |
≤80 |
清水 污水 海水 |
≤60秒 |
|
1.6 |
2.4 |
1.76 | ||||
|
2.5 |
3.75 |
2.75 |
|

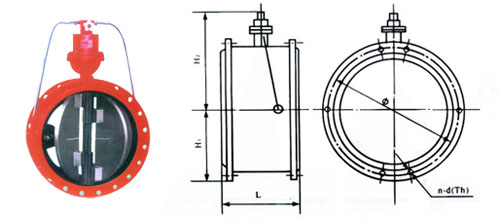

DN |
H1 |
H2 |
L |
φ |
n-d（TH） |
重量 （kg） | |||||||||||||
|
mm |
in |
0.6 MPa |
1.0 MPa |
1.6 MPa |
2.5 MPa |
0.6 MPa |
1.0 MPa |
1.6 MPa |
2.5 MPa |
0.6 MPa |
1.0 MPa |
1.6 MPa |
2.5 MPa |
0.6 MPa |
1.0 MPa |
1.6 MPa |
2.5 MPa | ||
|
100 |
4 |
105 |
110 |
110 |
117.5 |
281 |
286 |
268 |
294 |
190 |
170 |
180 |
180 |
190 |
4-18 (M16) |
8-19 (M16) |
8-19 (M16) |
8-23 (M20) |
22.8 |
|
125 |
5 |
120 |
125 |
125 |
135 |
301 |
306 |
306 |
316 |
200 |
200 |
210 |
210 |
220 |
8-18 (M16) |
8-19 (M16) |
8-19 (M16) |
8-28 (M24) |
26.8 |
|
150 |
6 |
132.5 |
142.5 |
142.5 |
150 |
306 |
316 |
316 |
324 |
210 |
225 |
240 |
240 |
250 |
8-18 (M16) |
8-23 (M20) |
8-23 (M20) |
8-28 (M24) |
24.5 |
|
200 |
8 |
160 |
170 |
170 |
180 |
324 |
334 |
334 |
344 |
230 |
280 |
295 |
295 |
310 |
8-18 (M16) |
8-23 (M20) |
12-23 (M20) |
12-28 (M24) |
51 |
|
250 |
10 |
187.5 |
197.5 |
202.5 |
12.5 |
375 |
385 |
390 |
405 |
250 |
335 |
350 |
355 |
370 |
12-18 (M16) |
12-23 (M20) |
12-28 (M24) |
12-31 (M27) |
79 |
|
300 |
12 |
220 |
222.5 |
230 |
242.5 |
410.5 |
410.5 |
420 |
432 |
270 |
395 |
400 |
410 |
430 |
12-22 (M20) |
12-23 (M20) |
12-28 (M24) |
16-31 (M27) |
89 |
|
350 |
14 |
245 |
252.5 |
260 |
277.5 |
460 |
465 |
473 |
490 |
290 |
445 |
460 |
470 |
490 |
12-22 (M20) |
16-23 (M20) |
16-28 (M24) |
16-34 (M30) |
142 |
|
400 |
16 |
270 |
282 |
290 |
310 |
527 |
539.5 |
547 |
567 |
310 |
495 |
515 |
525 |
550 |
16-22 (M20) |
16-28 (M24) |
16-31 (M27) |
16-37 (M33) |
170 |
|
450 |
18 |
287.5 |
307.5 |
320 |
335 |
561.5 |
581.5 |
598 |
608.5 |
330 |
550 |
565 |
585 |
600 |
16-22 (M20) |
20-18 (M24) |
20-31 (M27) |
20-37 (M33) |
206 |
|
500 |
20 |
322.5 |
335 |
357.5 |
365 |
612 |
623 |
645 |
655 |
350 |
600 |
620 |
650 |
660 |
20-22 (M20) |
20-28 (M24) |
20-34 (M30) |
20-37 (M33) |
315 |
|
600 |
24 |
377.5 |
390 |
|
|
688 |
700 |
|
|
390 |
705 |
725 |
|
|
20-26 (M24) |
20-31 (M27) |
|
|
373 |
|
700 |
28 |
430 |
447.5 |
|
|
755 |
770.5 |
|
|
430 |
810 |
840 |
|
|
24-26 (M24) |
24-31 (M27) |
|
|
517 |
|
800 |
32 |
487.5 |
507.5 |
|
|
858 |
872.5 |
|
|
470 |
920 |
950 |
|
|
24-30 (M27) |
24-34 (M30) |
|
|
720 |
|
900 |
36 |
537.5 |
557.5 |
|
|
900 |
920.5 |
|
|
510 |
1020 |
1050 |
|
|
24-30 (M27) |
28-34 (M30) |
|
|
905 |
|
1000 |
40 |
587.5 |
615 |
|
|
975 |
1003 |
|
|
550 |
1120 |
1160 |
|
|
28-30 (M27) |
28-37 (M33) |
|
|
1650 |
|
1200 |
48 |
702.5 |
727.5 |
|
|
1238 |
1262.5 |
|
|
630 |
1340 |
1380 |
|
|
32-33 (M30) |
32-40 (M36) |
|
|
2200 |
|
1400 |
56 |
815 |
837.5 |
|
|
1385 |
1405.5 |
|
|
710 |
1560 |
1590 |
|
|
36-36 (M33) |
36-43 (M39) |
|
|
2860 |
|
1600 |
64 |
915 |
957.5 |
|
|
1473 |
1512.5 |
|
|
790 |
1760 |
1820 |
|
|
40-36 (M33) |
40-49 (M45) |
|
|
3550 |
