法兰止回阀
一、产品[H47X、H47H、HH47X蝶式缓冲止回阀]的详细资料：
产品名称： 蝶式缓冲止回阀
产品特点：本厂生产的HH47X H-10/ 16型蝶式缓冲止回阀主要用于工业、城市给排水管道和高层住宅、高级宾涫、加压输水泵的出口处。在设计上充分考虑7使用环境的要求采用斜板式结构选到无震动、无噪音、运行平稳，确保宾馆、住宅环境安静并具有节能的效果。用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力消除了破坏性水锤峰值的产生截流密封采用丁腈橡胶．密封性能好、减震耐磨、使用寿命长、维修方便等特点。
本厂生产的H47X、H4 7H、HH47X、HH47H、H47Xf、HDH47X 型蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的最佳产品。
|
零件名称 |
阀体 |
蝶 板 |
密封圈 |
阀杆 |
填料 |
|
材料 |
灰铸铁 碳钢 |
灰铸铁、铸钢、球墨铸铁 |
丁腈耐油橡胶、 氯丁橡胶 |
不锈钢 |
聚四氟乙烯 |
|
型号 |
公称压力 PN(MPa) |
试验压力Ps(MPa) |
工作压力 P(MPa) |
介质温度 (℃) |
适用介质 | |
|
壳体 |
密封 | |||||
|
H47X、H47H、H47X、 H47H、H47Xf、HD47X |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃ |
水、油品 海水、污水 |
|
1.6 |
2.4 |
1.75 |
1.6 | |||
|
2.5 |
3.75 |
2.75 |
2.5 | |||
|

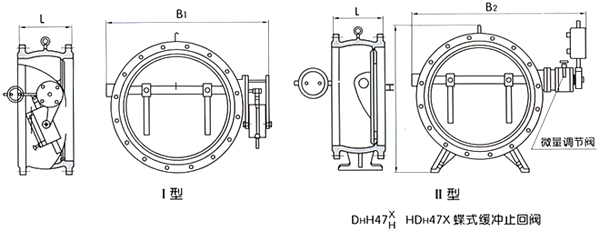

公称通径 DN(mm) |
尺 寸(mm) | |||
|
L |
H |
B1 |
B2 | |
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
公称通径 DN(mm) |
尺 寸(mm) | |||
|
L |
H |
B1 |
B2 | |
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 |
