法兰止回阀

DRVZ(H42X)静音式止回阀

一、产品[DRVZ(H42X)静音式止回阀]的详细资料：

产品名称：静音止回阀

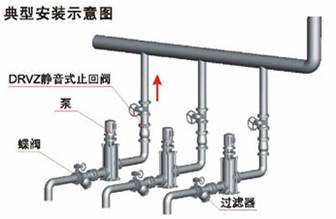

产品特点：DRVZ(H42X)静音式止回阀,静音式止回阀,止回阀静音式止目阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计压力损失极小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。

二、主要技术参数：

型号		DRVZ-10	DRVZ-16	DRVZ-25Q
公称压力		PN1.0MPa	PN1.6MPa	PN2.5MPa
公称通径		DN50-350mm
最高工作压力		1.0 MPa	1.6 MPa	2.5 MPa
密封试验压力		1.0 MPa	1.6 MPa	2.5 MPa
壳体试验压力		1.5 MPa	2.4 MPa	3.75 MPa
主要零件材料	阀体、导流体	灰铸铁		球墨铸铁
	阀座、轴承、阀瓣、轴	铝青铜或铭不锈钢
	弹簧	不锈钢

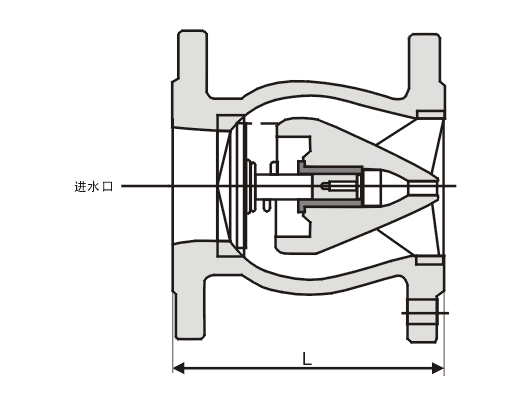

三、对夹式静音止回阀主要外形尺寸(法兰尺寸1.0MPa按GB4216.84标准， PNl.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4 88标准)：

公称通径DN	产品代号	L	D			D1			DN			n孔数
公称通径DN	产品代号	L	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
50	DRVZ-0050	120	165	165	165	125	125	125	18	18	18	4	4	4
65	DRVZ-0065	150	185	185	185	145	145	145	18	18	18	4	4	8
80	DRVZ-0080	180	200	200	200	165	160	160	18	18	18	8	8	8
100	DRVZ-0100	240	220	220	235	180	180	190	18	18	25	8	8	8
125	DRVZ-0125	300	250	250	270	210	210	220	18	18	25	8	8	8
150	DRVZ-0150	350	285	285	300	240	240	250	23	23	25	8	8	8
200	DRVZ-0200	450	340	340	360	295	295	310	23	23	25	8	12	12
250	DRVZ-0250	500	395	405	425	355	355	370	23	23	30	12	12	12

订货须知：
一、①对夹式静音止回阀产品名称与型号②对夹式静音止回阀口径③对夹式静音止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的对夹式静音止回阀型号，请按对夹式静音止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.czkst.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
