H71对夹升降式止回阀
一、产品[对夹升降式止回阀]的详细资料：
产品型号：H71
产品名称：对夹升降式止回阀
产品特点：H71H(W)对夹升降式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好.

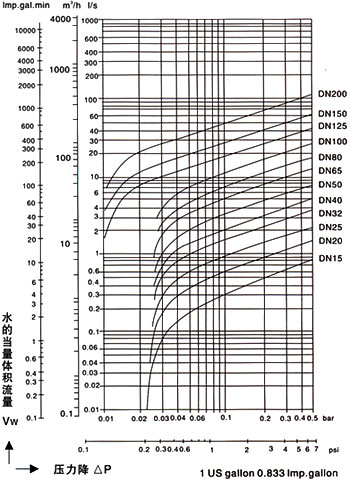

二、流体力学性能：H71对夹升降式止回阀的体积流量与压力降关系：
水的当量体积流量Vw与实际流体的 体积流量v按下式换算：

式中：Vw一水的当量体积流量．l／s;
P一流体密度，kg／m3v一实际流体的体积流量，I／s;
v一实际流体的体积流量，I／s。
三、流体力学性能：H71对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力：
公称通径
阀门全开启时的流体阻力系数
常温下阀门全开启时的水讲E量系数
流体的流向
DN
NPS
Kv(m3=／h)
CV(U.S)
CV(U.K)
↑
↓
→
开启压力近似值KPa
15
1/2
6.4
2.6
3.0
2.5
3
2
2.5
20
3/4
5.1
6.4
7.5
6.3
3
2
2.5
25
4
4.1
12.6
14.8
12.3
3
2
2.5
32
11/4
4.1
19.7
23.1
19.3
3
2
2.5
40
11/2
3.8
29.5
63.9
28.9
3
2
2.5
50
2
3.5
54.6
99.9
63.5
3
2
2.5
65
21/2
3.5
85.4
150
83.7
3
2
2.5
80
3
3.2
128
286
125
3
2
2.5
100
4
2.8
244
286
249
3
2
2.5
125
5
2.9
375
439
368
3
1
2.2
150
6
3.1
522
611
512
3
1
2.2
200
8
3.2
915
1070
897
3
1
2.2
四、对夹升降式止回阀的型号、材料及主要参数：
配管法兰
公称压力
常规产品型号
JB/T74-90
GB9112-9124、HG20592-20614
PN1.0MPa
H71H-10C
H71W10P
H71W10P8
H71W10P3
H71W10R
H71W10R8
H71W10R3
PN1.6MPa
H71H-16C
H71H-16P
H71H-16P8
H71H-16P3
H71H-16R
H71H-16R8
H71H-16R3
PN2.5MPa
H71H-25
H71H-25P
H71H-25P8
H71H-25P3
H71H-25R
H71H-25R8
H71H-25R3
PN4.0MPa
H71H-40
H71H-40P
H71H-40P8
H71H-40P3
H71H-40R
H71H-40R8
H71H-40R3
PN6.3MPa
H71H-63
H71H-63P
H71H-63P8
H71H-63P3
H71H-63R
H71H-63R8
H71H-63R3
PN10.0MPa
H71H-100
H71H-100P
H71H-100P8
H71H-100P3
H71H-100R
H71H-100R8
H71H-100R3
PN16.0MPa
H71H-160
H71H-160P
H71H-160P8
H71H-160P3
H71H-160R
H71H-160R8
H71H-160R3
CB/T9112-9124、HG20615-20635、SH3406
PN2.0MPa
H71H-20C
-
H71H-20P8
H71H-20P3
-
H71H-20R8
H71H-20R3
PN5.0MPa
H71H-50
-
H71H-50P8
H71H-50P3
-
H71H-50R8
H71H-50R3
PN11.0MPa
H71H-110
-
H71H-110P8
H71H-110P3
-
H71H-110R8
H71H-110R3
PN15.0MPa
H71H-150
-
H71H-150P8
H71H-150P3
-
H71H-150R8
H71H-150R3
ANSIB16.5
Class150
H71H-A1C
-
H71H-A1CP8
H71H-A1P3
-
H71H-A1R8
H71H-A1R3
Class300
H71H-A3
-
H71H-A3P8
H71H-A3P3
-
H71H-A3R8
H71H-A3R3
Class600
H71H-A6
-
H71H-A6P8
H71H-A6P3
-
H71H-A6R8
H71H-A6R3
Class900
H71H-A9
-
H71H-A9P8
H71H-A9P3
-
H71H-A9R8
H71H-A9R3
主要
零件
材料
阀体
WCB(A105)
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M(316L)
阀瓣
2Cr13
1Cr18Ni9Ti
0Cr18Ni9
00Cr19Ni10
1Cr18Ni12TMo2i
00Cr17Ni12Mo2
00Cr17Ni14Mo2
压圈
2Cr13
1Cr18Ni9Ti
0Cr18Ni9
00Cr19Ni10
1Cr18Ni12TMo2i
00Cr17Ni12Mo2
00Cr17Ni14Mo2
弹簧
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
00Cr19Ni10
1Cr18Ni12TMo2i
00Cr17Ni12Mo2
00Cr17Ni14Mo2
适用工况
适月介质
水、蒸汽、
油品等
硝酸等腐蚀性介质
强氧化性介质
醋酸等腐蚀性介质
屎素等腐
蚀性介质
适用温度（℃）
-29～425
-196～540
-196～425
-196～540
-196～455
注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。

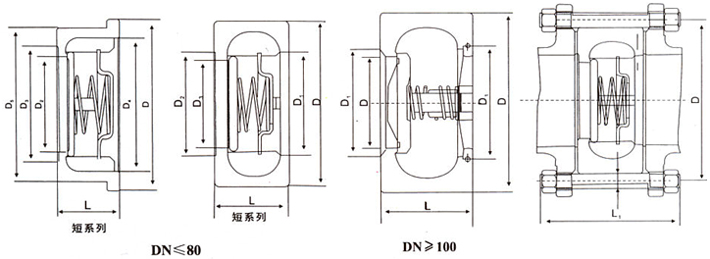

五、H71对夹升降式止回阀的主要尺寸及重量：
公称压女
PN
MPa
公称通径
DN
mm
尺寸(mm)
重量
(Kg)
配管法兰(供参考)
L
D
D2
D3
D4
D5
螺栓孔中心
圆直径Dl
螺栓
数量
螺栓直径d
螺栓
长度Ll
PN1.0MPa
PN1.6MPa
15
16
52
15
24
31
40
0.12
65
4
M12
75
20
19
62
19
30
40
50
0.24
75
4
M12
90
25
22
70
24
36
47
58
0.34
85
4
M12
90
32
28
83
31
46
56
68
0.53
100
4
M16
100
40
31.5
93
39
55
66
78
0.80
110
4
M16
105
50
40
108
48
65
78
90
1.2
125
4
M16
125
65
46
128
62
80
95
110
1.8
145
4
M16
130
80
50
142
76
96
110
125
2.2
160
8
M16
135
100
65
162
95
115
135
150
3.4
180
8
M16
150
125
90
192
110
125
132
-
9.0
210
8
M16
180
150
106
218
127
150
158
-
14
240
8
M20
210
PN1.0MPa
200
140
273
165
200
208
-
24
295
8
M20
240
PN1.6MPa
200
140
273
165
200
208
-
24
295
12
M20
240
PN2.5MPa
15
16
52
15
24
31
40
0.12
65
4
M12
80
20
19
62
19
30
40
50
0.24
75
4
M12
90
25
22
72
24
36
47
58
0.34
85
4
M12
90
32
28
83
31
46
56
68
0.53
100
4
M16
110
40
31.5
93
39
55
66
78
0.80
110
4
M16
115
50
40
108
48
65
78
90
1.2
125
4
M16
125
65
46
128
62
80
95
110
1.8
145
8
M16
135
80
50
142
76
96
110
128
2.2
160
8
M16
145
100
60
168
95
115
135
150
3.8
190
8
M20
160
125
90
194
110
125
132
-
9.2
220
8
M24
205
150
106
224
127
150
158
-
15
250
8
M24
225
200
140
284
165
200
208
-
26
310
12
M24
260
PN4.0MPa
15
16
52
15
24
31
40
0.12
65
4
M12
80
20
19
62
19
30
40
50
0.24
75
4
M12
90
25
22
72
24
36
47
58
0.34
85
4
M12
90
32
28
83
31
46
56
68
0.53
100
4
M16
110
40
31.5
93
39
55
66
78
0.80
110
4
M16
115
50
40
108
48
65
78
90
1.2
125
4
M16
125
65
46
128
62
80
95
110
1.8
145
8
M16
135
80
50
142
76
96
110
128
2.2
160
8
M16
145
100
60
168
95
115
135
150
3.8
190
8
M20
160
125
90
194
110
125
132
-
9.2
220
8
M24
205
150
106
224
127
150
158
-
15
250
8
M24
225
200
140
291
165
200
208
-
28
320
12
M27
230
订货须知：
一、①H71对夹升降式止回阀产品名称与型号②H71对夹升降式止回阀口径③H71对夹升降式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的H71对夹升降式止回阀型号，请按H71对夹升降式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
