丝口、对夹止回阀
一、产品[H14H内螺纹旋启式止回阀]的详细资料：
产品名称：内螺纹旋启式止回阀
产品特点：公称压力：2.5MPa 适用温度范围：-20～232℃～350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G） 螺纹类型：G·NPT.BSPT.BSP DIN259/2999。
二、H14H内螺纹旋启式止回阀应用规范：
公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP DIN259/2999
|
公称压力 |
PN |
1.6, 2.5, 4.0, 6.4 |
MPa |
|
强度试验压力 |
PT |
2.4, 3.8, 6.0, 7.6 | |
|
低压气密封试验压力 |
0.6 | ||
|
高压气密封试验压力 |
2.0, 3.0, 4.8, 7.6 | ||
|
适用介质 |
H14W-(16-64)C |
H14W-(16-64)P |
H14W-(16-64)R |
|
水、油品、汽 |
硝酸类 |
醋酸类 | |
|
适用温度 |
-40～180 | ||
|

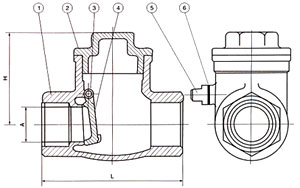

序号NO. |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
摇杆插销 |
不锈钢316/304 |
|
4 |
阀瓣 |
不锈钢CF8M/CF8 |
|
5 |
螺塞 |
不锈钢316/304 |
|
6 |
螺塞垫片 |
聚四氟乙烯PTFE |
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
104 |
|
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
200 |
|
重量WT(g) |
310 |
445 |
680 |
1040 |
1490 |
2020 |
2650 |
3420 |
订货须知：
一、①内螺纹旋启式止回阀产品名称与型号②内螺纹旋启式止回阀口径③内螺纹旋启式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的内螺纹旋启式止回阀型号，请按内螺纹旋启式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
