一、产品[WM405系列三合一止回阀]概述：
性能特征:
1、融截止、平衡、止回三种阀门之功能，可代替泵出口截止、平衡、止回阀三台阀门，实现一阀多用；
2、可做为管道自动平衡分配阀使用，只要首次调好流量不动，以后停泵或开机都不需再调，始终保持首次调好的流量；
3、停泵后阀瓣自动快速止回，关闭平稳无水锤；
4、长期停泵或泵修理，为确保安全密封，可将阀杆拧到底，顶住阀瓣即实现截止阀功能。
特点说明:
WM405系列三合一止回阀凝聚了传统截止阀、平衡阀、止回阀三种阀门功能之精华。
1、截止功能：当进口管路停止供压或大修时，为确保阀后压力无泄漏，可实行截止功能，顺时转动阀杆推动阀瓣向阀座关闭。
2、平衡功能：当管路需要改变流量时，可通过手动，利用节流原理调节流量，即顺时转动阀杆减少流量，逆时转动阀杆增大流量，同时可按照阀杆上刻度和阀前阀后压力表进行细调(为了运输安全，一般不带压力表，用户如要，请在订合作注明)。
3、止回功能：在临时停车或停压时，防止管路压力流体倒流损坏管路中设备或保证阀后压力，此时阀后流体还没有形成回流冲击力，本阀弹簧早已推动阀瓣止回关闭，有效控制止回时水锤冲击。
4、直通式和角式安装互换功能：如直通式改为角式安装，只需拆下进口阀体和出口阀体连接螺栓，将进口阀体转180度即可实现角式安装(用户如需阀体具有互换功能或带压力表11AB螺丝孔请在订合同时注明)。
5、WM405系列三合一止回阀可代替传统管路装置中必须同时安装的截止阀、平衡阀、止回阀三台阀门使用，平均价格低50%，体积小65%，重量轻65%左右，是一种节能、节资、大量减少空间的更新换代新产品。
产品优点：1 、用一个阀门 , 可以圆满地完成三种功能：无水锤止回阀、闸阀、平衡阀。
2 、泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。
3 、通过调节开度，可以调节泵的输出量。
4 、装有指示器，可以用眼睛确认阀门的开启度。
5 、密封垫用丁腈橡胶制作，因而根本不会泄漏，可以吸收冲力。
6 、弹簧是用不锈钢制作，因而具有很强的耐蚀性。
7 、可节约水量的设备材料和费用，缩小安装空间。
8 、由于形状和结构高等成流线型，因而压降很小。
9 、由于起到旁道作用，所以其有回收出口侧管道内水的功能，而且在进口侧出现真空时，补充引水。
10 、水平管道，垂直管道上均可安装。

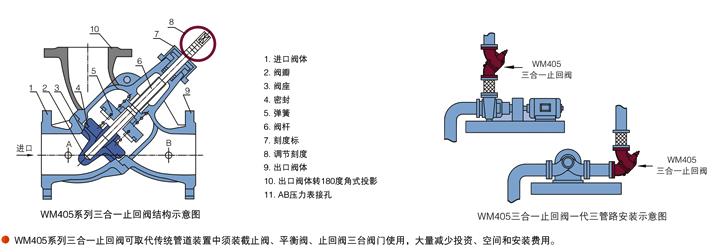

二、结构及工作原理：
三合一止回阀安装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。
三、凯斯特牌多功能三合一止回阀主要外形尺寸：
公称通径
DN |
安装方式 |
阀长
L(mm) |
法兰直径
(mm) |
开启高度
H(mm) |
螺栓孔中心距
(mm) |
螺栓孔数＊直径 |
重量
kg |
| 50 |
法兰连接 |
230 |
160 |
210 |
125 |
4*18 |
16 |
| 65 |
290 |
180 |
250 |
145 |
4*18 |
24 |
| 80 |
310 |
195 |
290 |
160 |
8*18 |
35 |
| 100 |
350 |
215 |
320 |
180 |
8*18 |
50 |
| 125 |
400 |
245 |
380 |
210 |
8*18 |
72 |
| 150 |
480 |
280 |
420 |
240 |
8*23 |
98 |
| 200 |
550 |
335 |
500 |
195 |
12*23 |
150 |
| 250 |
620 |
405 |
680 |
355 |
12*25 |
230 |
| 300 |
700 |
460 |
730 |
410 |
12*25 |
390 |
| 350 |
787 |
520 |
830 |
470 |
16*25 |
500 |
订货须知：
一、①WM405系列三合一止回阀产品名称与型号②WM405系列三合一止回阀口径③WM405系列三合一止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的WM405系列三合一止回阀型号，请按WM405系列三合一止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
