丝口、对夹止回阀

WM400系列止回阀

一、产品[WM400系列止回阀]概述：

产品名称：WM400系列止回阀

产品概述：凯斯特牌WM400系列止回阀采用流体型设计，水头损失较小；内部弹簧可加速关闭，达到静音效果；抛光金属面对弹性橡胶密封，密封性能可靠；安装空间小。可安装于水泵出水口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。广泛用于给排水、消防、建筑、暖通、工业系统。

二、采用标准：

法兰连接尺寸	结构长度	压力试验
DIN、ANSI、GB （适合中国地区）	DIN、ANSI	API 598

三、主要零件材料：

零件名称	阀体、阀瓣	密封圈
材料	灰铸铁、球墨铸铁、WCB	丁腈橡胶

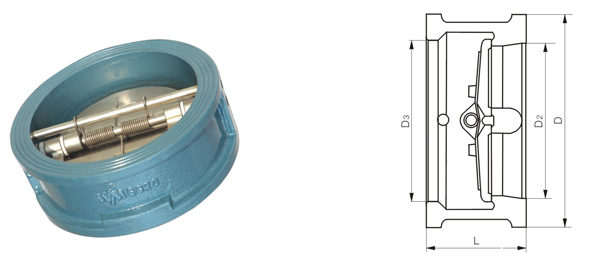

四、凯斯特牌WM400系列止回阀主要外形连接尺寸：

公称压力 NP(mm)	公称通径 DN(mm)	尺寸 mm				重量 (kg)	配管法兰 ( 供参考 )
公称压力 NP(mm)	公称通径 DN(mm)	L	D	D3	D2	重量 (kg)	螺栓孔中心圆直径D1	螺栓数量	螺栓直径d	螺栓长度L1
1.0/1.6	50	43	125	56	51	2	125	4	M16	150
	65	46	145	73	65	3	145	4	M16	155
	80	64	160	88	80	4	160	8	M16	160
	100	64	180	108	102	6	180	8	M16	165
	125	70	210	132	127	8	210	8	M16	180
	150	76	240	160	152	13	240	8	M20	205
	200	89	295	210	203	24	295	8	M20	235
	250	114	355	266	254	37	350	12	M20	255
	300	114	410	310	305	50	400	12	M20	290
	350	127	475	355	350	76	460	16	M20	295
	400	140	525	405	400	110	515	16	M24	310
	450	152	585	455	450	135	565	20	M24	325
	500	152	650	505	500	158	620	20	M24	345
	600	178	770	605	600	320	725	20	M27	355
	700	229	840	700	695	380	840	24	M27	440
	800	241	950	800	796	560	950	24	M30	450
	900	241	1050	903	898	640	1050	28	M30	520
	1000	300	1170	1055	1050	900	1160	28	M33	590
	1200	350	1390	1205	1200	1400	1380	32	M36	695

订货须知：
一、①WM400系列止回阀产品名称与型号②WM400系列止回阀口径③WM400系列止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的WM400系列止回阀型号，请按WM400系列止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
