平衡阀

平衡阀
SP45数字锁定平衡阀

一、产品[数字锁定平衡阀]的详细资料:

产品型号:SP45、SPl5

产品名称:数字锁定平衡阀

产品特点:本阀门是一种平衡阀,适用于各种液体管路系统,是一种较为理想的新型节能阀门。该阀设有刻度的数字显示,可直观调到任一位置,并可锁定。 该阀主要应用于工业和民用建筑采暖管路系统。目前在一些管网系统中存在着水力失调问题,平衡阀提供了解决这一问题的手段.用它可以准确的调节压降和流量.用以改善管网系统中液体流动状况,达到管网液体平衡和节约能源的目的。在双管网工程改造中,应用此阀门仍可节约能源,得到较好的效果。

二、主要性能及使用规范:

型号

Sp15-10 16

Sp45-10 16

备注

试验压力

2.4MPa(24kgf/cm2)

-

工作压力

≤1.6MPa(16kgf/cm2)

工作温度

≤120℃

适用介质

水、油和其它液体

特性曲线

等百分比

安装使用范围

管网系统的主干、分支
干、室内供水千管、分
支立管及多台锅炉

三、凯斯特牌数字锁定平衡阀SP45F-11/60型主要外形及连接尺寸(法兰连接尺寸按JB/79—94标准):

DN

L

H

32

180

230

40

200

242

50

230

250

65

290

260

80

310

329

100

350

340

125

400

424

150

480

454

200

550

517

250

622

573

300

698

617

350

787

705

四、凯斯特牌数字锁定平衡阀SPl5F一型主要外形及连接尺寸:

DN

ZG

L

S

H

重量kg

15

1/2”

100

27

128

1

20

3/4”

115

33

128

1.5

25

1”

125

46

130

1 8

32

5/4”

140

55

150

2

40

3/2“

160

55

187

2 5

下图为几种阀门的流量特性曲线,本厂生产的是其中等百分比特性阀门。从曲线图上可知开度一个相等的变化率,则流量的变化率相等,其特点是开度大时流量大,开度小时则流量小。而工程中大都在流量大时应用,等百分比阀门洽洽适用这种要求。根据这一特点,可以自如的予置某一流量(快开阀门和线性阀门则不具备这种功能)而且当需要变化时,还能知道变化量。达到理想状态。

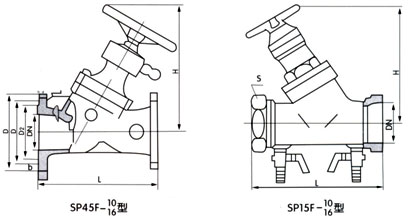

尺寸图

订货须知:
一、①数字锁定平衡阀产品名称与型号②数字锁定平衡阀口径③数字锁定平衡阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的数字锁定平衡阀型号,请按数字锁定平衡阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.czkst.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
