WM-Static平衡阀

一、产品[WM-Static平衡阀]概述:

产品名称:WM-Static平衡阀

产品概述:凯斯特牌WM-Static平衡阀系列是一种具有特殊功能的调节型阀门,具有良好的流量特性,能够合理地分配流量,实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的总水量控制在合理的范围内,从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。WM-Static平衡阀系列既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。

技术规范:公称压力:1.6MPa 工作介质:冷热水、燃气、油等
工作温度:T≤110℃ 螺纹标准:55°英制管螺纹

结构与说明:1、采用了新型的“O”形圈密封结构,既保证了密封的良好,无渗透现象,也使调节阀门时手柄旋转轻便自如;
2、采用倾斜式阀心和阀杆,使阀内流体比垂直式阀心和阀杆更流畅,性能更优良;
3、阀杆采用螺杆套筒式结构,增大阀门开度,阀杆不升高,因此大大减小了安装空间;
4、采用数码方式显示阀门开度,使开度指示更加精确、直观、清晰;
5、阀体结构经计算机模拟设计,既保证了阀体强度,也使阀门总体重减轻近30%,便于安装、搬运;
6、平衡阀阀体采用热锻工艺成型,显著提高机械性能,表面平整光洁,外形精致美观;
7、阀芯、阀杆、锁定杆、为关键零部件全部采用黄铜制造,显著提高机械性能和使用寿命。

二、采用标准:

法兰连接尺寸 结构长度 压力试验
DIN、ANSI、GB(适合中国地区) DIN、ANSI API 598

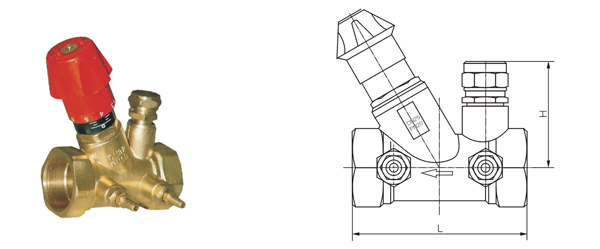

三、凯斯特牌WM-Static平衡阀主要尺寸:
DN(mm) L H
15 94 60
20 94 60
25 104 62
32 115 65
40 120 68
50 140 72
订货须知:
一、①WM-Static平衡阀产品名称与型号②WM-Static平衡阀口径③WM-Static平衡阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的WM-Static平衡阀型号,请按WM-Static平衡阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
