手动衬氟胶阀

J41F4 衬氟截止阀

一、产品[J41F4衬氟截止阀]的详细资料：

产品型号：J41F4 产品名称：衬氟截止阀，法兰连接手动衬氟截止阀,直通式衬氟截止阀,连接衬氟手动截止阀

J41F4衬氟截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
基本结构:

1、塑料衬里J41型直通式衬氟截止阀、J45型直溜式衬氟截止阀、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

J41F4衬氟截止阀设计规范

遵循GB/T 12233，GB/T12235，ANSI B 16.34标准

驱动方式:

手动衬氟截止阀、蜗轮转动衬氟截止阀、气动(常开或常闭)衬氟截止阀、电动衬氟截止阀

产品用途

J41F₄-16、J41F₄₆-16 型衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。

执行标准:

设计规范：GB/T 12233 GB/T 12235

结构长度：GB/T 12221

连接法兰：JB/T 78 JB/T 79

试验与检验：GB/T 13927

产品标识：GB/T 12220

供货规范：JB/T 7928

二、基本型号（全衬里）

手动	J41J　J41F4	齿轮传动	J441J　J441F4
手动	J45J　J45FS	齿轮传动	J541J　J541FS
气动	J6B41J　J6B41F4	电动	J941J　J941F4

三、性能参数：

遵循规范	STANDARD
设计于制造	GB 12233/GB　12235
结构长度	GB 12221（长-短系列）
法兰尺寸	JB 78/JB 79（GB，HG，SH）
压力试验	GB/T　13927
标志	GB　12220
供货	GB/T　12252

四、主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣、阀杆	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活节螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	衬里层/阀座	衬硬橡胶（NR）FEP（F46）　PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4）　PTFE（F4）
6	填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
7	阀杆螺母	ZCuAl10Fe3　ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手轮	HT200	HT200	WCC	WCC	WCC	WCC

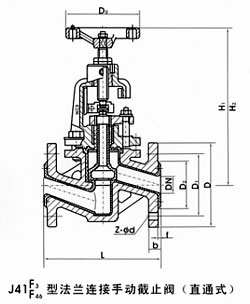

五、凯斯特牌衬氟截止阀主要外形和连接尺寸：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN 1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-φ14	100	240	265	7
25	1	160	115	85	65	2	16	4-φ14	120	245	270	7.87
32	11/4	180	135	100	78	2	18	4-φ18	140	255	285	11
40	11/2	200	145	110	85	3	18	4-φ18	140	285	315	13
50	2	230	160	125	100	3	20	4-φ18	160	295	330	15
65	21/2	290	180	145	120	3	20	4-φ18	180	350	395	23
80	3	310	195	160	135	3	22	4-φ18	240	395	445	38
100	4	350	215	180	155	3	22	8-φ18	240	450	490	42
125	5	400	245	210	185	3	24	8-φ18	280	525	555	55
150	6	480	280	240	210	3	24	8-φ23	320	605	645	77
200	8	495	335	295	265	3	26	8-φ23	360	645	765	135
250	10	622	390	350	320	3	28	12-φ23	400	685	805	220
300	12	698	440	400	368	4	28	12-φ23	400	710	814	277
350	14	787	500	460	428	4	30	16-φ23	450	750	855	320
PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295
PN 2.5MPa
15	1/2	130	95	65	45	2	16	4-φ14	120	240	265	7.5
20	3/4	150	105	75	55	2	16	4-φ14	120	245	270	8
25	1	160	115	85	65	2	16	4-φ14	140	250	275	9
32	11/4	180	135	100	78	2	18	4-φ18	160	260	290	13
40	11/2	200	145	110	85	3	18	4-φ18	180	285	320	15
50	2	230	160	125	100	3	20	4-φ18	180	300	335	20
65	21/2	290	180	145	120	3	22	8-φ18	240	355	400	28
80	3	310	195	160	135	3	22	8-φ18	280	400	450	42
100	4	350	230	190	160	3	24	8-φ23	320	455	495	57
125	5	400	270	220	188	3	28	8-φ25	320	530	560	71
150	6	480	300	250	218	3	30	8-φ25	360	610	650	90

订货须知：
一、①衬氟截止阀产品名称与型号②衬氟截止阀口径③衬氟截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的衬氟截止阀型号，请按衬氟截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
