D671F46气动衬氟蝶阀
一:产品[D671F46气动衬氟蝶阀]概述:
凯斯特牌蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.凯斯特公司推出的氟塑料衬里蝶阀系列
1.其基本类型有两种,即D671F4 和D671F46(中线)以及D671F4 和D671F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D671F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.
2.有上述型号扩展而成的D671F和D641F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.
3.D643F型法兰连接双偏心全衬里蝶阀.
二、结构特点:
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单.
(*采用O型圈是为了防止意外泄漏时的安全措施)
5.法兰连接双偏心蝶阀试用于压力较高场合.

三、设计规范:
遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.
四、驱动方式
手动、蜗轮转动、气动、电动.
对夹连接蝶阀(中线)
· 设计与制造符合API美国石油学会标准
· 基本结构形式(*蝶板轴与阀体/阀座中心重合)
a.DB 671F46全衬里型
阀体全衬里/蝶板全衬层/蝶板与蝶板轴和为一体;
b.DB 671F4全衬里型
阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配;
C.DB 671F半衬里型
阀体全衬里/蝶板为不锈钢(不衬)蝶板与蝶板轴组合装配。
四、主要技术性能:
遵循规范
STANDARD
设计与制造
Design
API 6O9
结构长度
Face to face
API 6O9(A线)
(中线)
法兰尺寸
End flange
ANSIB 16.5
API 6O5
压力试验
Test
API 598
标志
Symbol
MSS SP-25
供货
Supply
API 6O9
五、公称压力 (磅级)ANSI 125Lb-150Lb 公称通径 (英寸)NPS 2-48
手 动
DB 71F(半衬)
蜗 轮
转 动
DB 371F(半衬)
DB 71F3 (全衬里)
DB 371F3 (全衬里)
DB 71F4(全衬里)
DB 371F4(全衬里)
DB 71F46(全衬里)
DB 371F46(全衬里)
气 动
DB 671F(半衬)
电 动
DB 971F(半衬)
DB 671F3 (全衬里)
DB 971F3 (全衬里)
DB 671F4(全衬里)
DB971F4(全衬里)
DB 671F46(全衬里)
DB 971F46(全衬里)
六、主要零部件材料表 Standard Material Specifications
序号
零件名称
Name
灰铸铁
铸钢
不锈刚
超低碳不锈钢
Z
C
P
R
PL
RL
1
上、下阀体、阀盖
A126C.135A
A126 WCB
A351 CF8
A351 CF8M
A351 CF3
A351 CF3M
2
蝶板
A126 WCB
A105
A351 CF8
A351 CF8M
A351 CF3
A351 CF3M
3
蝶板轴
A182 F6
A182 F6
A182 F304
A182 F316
A182 F304L
A182 F316L
4
衬里层/阀座
PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯)
5
O型圈
VITon (氟橡胶)
VITon (氟橡胶)
6
弹性条(垫)
SI (硅橡胶)
SI (硅橡胶)
7
调节定位座
A182 F304
A182 F304
A182 F304
A182 F316
A182 F304L
A182 F316
8
蝶栓
A193 B7
A193 B7
A193 B8M
A193 B8M
A193 B8M
A193 B8M
9
螺母
A194 2H
A194 2H
A194 8
A194 8
A194 8
A194 8
10
手柄
ZL101(铸造铝合金)

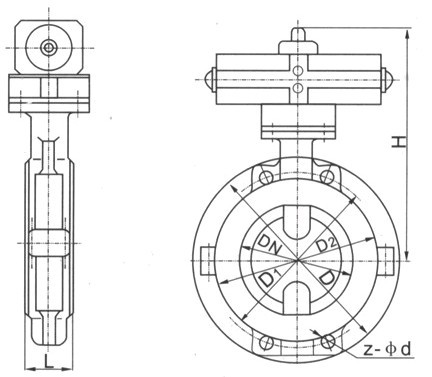

七、主要连接尺寸及重量 Dimensions and weights
公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
ANSI 150Lb
50
2
43
152
120.5
92
2
16
4-φ19
200
150
5
65
21/2
46
178
139.5
105
2
18
4-φ19
250
160
7
80
3
46
190
152.5
127
2
19
4-φ19
250
170
10
100
4
52
229
190.5
157
2
24
8-φ19
300
185
14
125
5
56
254
216
186
2
24
8-22
300
210
22
150
6
56
279
241.5
216
2
26
8-φ22
200
230
32
200
8
64
343
298.5
270
2
29
8-φ22
240
285
66
250
10
71
406
362
324
2
31
12-φ25
240
325
80
300
12
81
483
432
381
2
32
12-φ25
280
360
94
350
14
92
533
476
413
2
35
12-φ29
280
430
125
400
16
102
597
540
470
2
37
16-φ29
320
475
150
450
18
114
635
578
533
2
40
16-φ32
320
525
172
500
20
127
699
635
584
2
43
20-φ23
360
565
225
600
24
154
813
749.5
692
2
48
20-φ25
360
630
290
750
30
165
887
846
813
2
45
44-φ23
400
675
330
900
36
200
1057
1009.7
972
2
53
44-φ26
400
805
405
1050
42
251
1226
1171.4
1130
2
59
48-φ29
500
995
480
1200
48
276
1392
1335
1289
2
65
44-φ32
500
1170
695
