H40F46立式衬氟止回阀

一、产品[H40F46立式衬氟止回阀]的详细资料：

产品型号：H40F46

产品名称：衬里止回阀

产品特点：凯斯特牌止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质向逆向流动的自动阀门。衬里新型止回阀,衬里止回阀,新型止回阀。

二、设计规范：

遵循GB/T 13932，GB12235，GB12236，API 6D标准。
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式：升降立式。（新型）
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力：DN0.6~1.0（MPa）
公称通径：DN25~150（mm）
公称型号：H40F3 H40F46

三、主要零部件材料表：

遵循规范	DTANDARD
设计与制造	GB商12224
结构长度	Q/DFL-03-99（企业标准）
法兰尺寸	JB78/JB79（GB HG Sh）
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T 12252

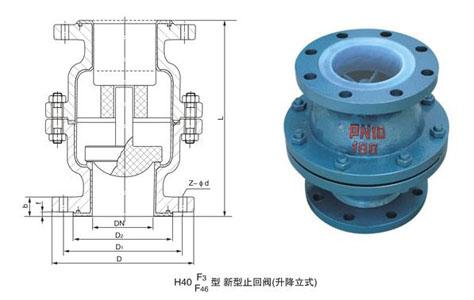

四、凯斯特牌衬氟止回阀主要连接尺寸及重量：

公称通径 DN(mm)	L1	L2	D	D1	[32	f	b	H	Z-cl	重量(kg)
公称通径 DN(mm)	PN1.0MPa
15	152	130	95	65	45	2	14	82	4-14	4
20	152	150	105	75	55	2	16	82	4-14	5
25	152	160	115	85	65	2	16	98	4-14	6
32	165	180	135	100	78	3	16	110	4-18	7.5
40	165	200	145	110	85	3	17	118	4-18	9.5
50	178	230	160	125	100	3	18	138	4-18	13
65	190	290	180	145	120	3	20	156	4-18	19.5
80	203	310	195	160	135	3	22	160	4-18	27
100	229	350	215	180	155	3	22	185	8-18	35
125	325	400	245	210	185	3	24	208	8-18	56
150	394	480	280	240	210	3	24	245	8-23	75
200	457	600	335	295	265	3	26	298	8-23	118
250	533	730	390	350	320	4	28	342	12-23	165
PN1.6MPa
15	152	130	95	65	45	2	15	82	4-14	4
20	152	150	105	75	55	2	16	82	4-14	5
25	152	160	115	85	65	2	16	98	4-14	6
32	165	180	135	100	78	3	16	110	4-18	7.5
40	165	200	145	110	85	3	17	118	4-18	9.5
50	178	230	160	125	100	3	18	138	4-18	13
65	190	290	180	145	120	3	20	156	4-18	19.5
80	203	310	195	160	135	3	22	160	8-18	27
100	229	350	215	180	155	3	24	185	8-18	35
125	325	400	245	210	185	3	26	208	8-18	56
150	394	480	280	240	210	3	28	245	8-23	75
200	457	600	335	295	265	3	30	298	12-23	118
250	533	730	405	355	320	4	30	342	12-25	165
PN2.5MPa
15	152	130	95	65	45	2	16	82	4-14	6.5
20	152	150	105	75	55	2	16	82	4-14	7
25	152	160	115	85	65	2	16	98	4-14	8
32	165	180	135	100	78	3	18	110	4-18	11
40	165	200	145	125	85	3	18	118	4-18	15
50	178	230	160	110	100	3	20	138	4-18	17.5
65	190	290	180	145	120	3	22	156	8-18	26
80	203	310	195	160	135	3	22	160	8-18	36
100	229	350	230	190	160	3	24	185	8-23	44
125	325	400	270	220	188	3	28	208	8-25	60
150	394	480	300	250	218	3	30	245	8-25	81
200	457	600	360	310	278	3	34	298	12-25	137
250	533	730	425	370	332	4	36	342	12-30	173

订货须知：
一、①衬氟止回阀产品名称与型号②衬氟止回阀口径③衬氟止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的衬氟止回阀型号，请按衬氟止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
