D341F46衬氟蝶阀

一、产品[D341F46衬氟蝶阀]的详细资料：

产品名称：法兰衬氟蝶阀

产品特点：D341F46衬氟蝶阀适用在 -50℃～150℃ 的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，D341F46衬氟蝶阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

设计与制造：GB12238 结构长度：GB12221（13系列）法兰连接尺寸：GB4216 D341F衬胶蝶阀

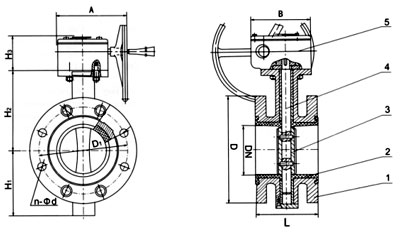

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆

二、用途：

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

三、材料：

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置	组合件

压力等级：PN（MPa）　1.0　1.6

四、测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置

五、凯斯特牌衬胶法兰蝶阀主要尺寸参数：

公称通径DN	L mm	D mm	D1 mm	n-d（mm）		H1 mm	H2 mm	质量
公称通径DN	L mm	D mm	D1 mm	PN1.6	PN1.6	H1 mm	H2 mm	质量
50	108	165	125	4-18	4-18	91	120	8
65	112	185	145	4-18	4-18	104	140	11.5
80	114	200	160	8-18	8-18	107	150	12.5
100	127	220	180	8-18	8-18	135	165	23
125	140	250	210	8-18	8-18	129	190	40.5
150	140	285	240	8-22	8-22	131	205	46.5
200	152	340	295	8-22	12-22	177	2550	61
250	165	395	350	12-22	12-26	206	270	73.5
300	178	445	400	12-22	12-26	220	320	103
350	190	505	460	16-22	16-26	264	358	120
400	216	565	515	16-26	16-30	298	400	217
450	222	615	565	16-26	-	327	420	242
500	229	671	620	20-26	-	352	480	279
600	267	780	725	20-30	-	446	560	396
700	292	895	840	24-30	-	486	610	596

订货须知：
一、①衬胶法兰蝶阀产品名称与型号②衬胶法兰蝶阀口径③衬胶法兰蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的衬胶法兰蝶阀型号，请按衬胶法兰蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
