LD71X半衬美标衬胶蝶阀

一、产品[LD71X半衬美标衬胶蝶阀]的详细资料：

产品型号：凸耳式

产品名称：衬胶蝶阀

产品特点：设计与制造：GB12238 结构长度：GB12221（20系列）法兰连接尺寸：GB4216 LD71X半衬衬胶蝶阀

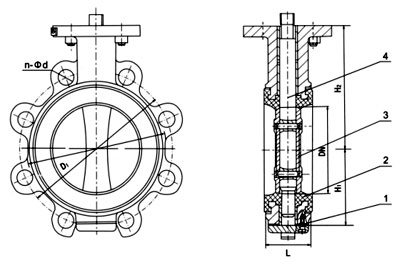

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆

二、用途：

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

三、材料：

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置	组合件

压力等级：PN（MPa）　1.0　1.6

四、测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置

五、凯斯特牌美标衬胶蝶阀主要尺寸参数：

公称通径DN	L mm	D（mm）		D1（mm）		n-d（mm）		H1 mm	H2 mm	质量
公称通径DN	L mm	PN1.0	PN1.0	PN1.0	PN1.0	PN1.0	PN1.0	H1 mm	H2 mm	PN1.0	PN1.0
50	43	165	165	125	125	4-18	4-18	94	128	3	3
65	46	185	185	145	145	4-18	4-18	93	135	4	4
80	46	200	200	160	160	8-18	8-18	105	158	5	5
100	52	220	220	180	180	8-18	8-18	115	168	8	8
125	56	250	250	210	210	8-18	8-18	128	180	9.5	9.5
150	56	285	285	240	240	8-22	8-22	152	202	12	12
200	60	340	340	295	295	8-22	12-22	176	228	19	21
250	68	395	405	350	355	12-22	12-26	206	235	32	35
300	78	445	460	400	410	12-22	12-26	232	273	50	53
350	78	505	520	460	470	16-22	16-26	263	310	78	81
400	102	565	580	515	525	16-26	16-30	295	340	95	99
450	114	615	640	565	585	20-26	20-30	327	370	122	128
500	127	670	715	620	650	20-26	20-30	358	399	202	210
600	154	780	840	725	770	20-30	20-36	474	460	270	280

订货须知：
一、①美标衬胶蝶阀产品名称与型号②美标衬胶蝶阀口径③美标衬胶蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的美标衬胶蝶阀型号，请按美标衬胶蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
