手动衬氟胶阀

D71X-S塑料蝶阀

一、产品[全塑蝶阀]的详细资料：

产品型号：D71X-S

产品名称：全塑蝶阀

D71X-S塑料蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生活饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。外型结构紧凑美观本体重量轻容易安装耐腐蚀性强，应用范围广材质卫生无毒耐磨损、容易拆卸，维护简单易。全塑蝶阀是用随杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。全塑蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，全塑蝶阀还有体积小，重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量30～50%,蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。
１、阀体材质应以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成，密封座采用三元乙丙橡胶（EPDM）或氟橡胶（FPM）制成。
２、阀体与管路通过法兰对夹式连接，连接标准可符合DIN、GB、ASTM、JIS等标准、使整体管路系统达成统一标准要求。
３、阀门的设计与检测严格符合Q/ZBT02-2004。

二、材料名称：

序号	零件名称	材质
1	阀体	RPP PVDF
2	阀瓣	RPP PVDF
3	阀杆	45 1Cr18NI9
4	阀座	EPDM氟橡胶
5	O型圈	EPDM
6	手柄（手轮）	RPP ABS
7	蜗轮面	钢、铸铁

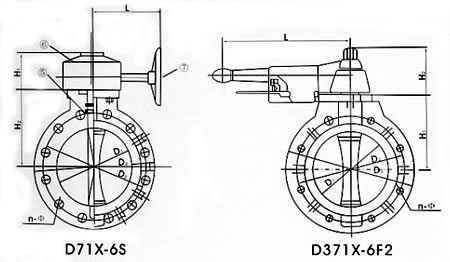

三、凯斯特牌塑料蝶阀外型连接尺寸及重量：

公称通径	尺寸（mm）								工作压力（MPa）	工作温度（℃）	操作
DN（mm）	D1	D2	D3	L	L1	H1	H2	n-Φ	-	RPP -14~100 PVDF -40~120	手柄
40	47	110	150	200	39	86	70	4-18	0.6
50	56	120	200	220	40	88	70	4-18	0.6
65	71	145	185	220	46	100	70	4-18	0.6
80	85	200	195	280	46	105	85	8-18	0.6
100	105	180	215	280	54	118	85	8-18	0.6
125	131	210	250	300	70	203	93	8-18	0.4
150	153	240	285	300	74	176	93	8-22	0.4
200	204	295	340	180	87	210	93	12-22	0.4		蜗轮
250	255	350	395	180	114	240	93	12-22	0.25
300	320	400	445	180	114	270	93	12-22	0.25
350	365	460	505	180	127	300	93	20-22	0.25
400	392	515	580	240	140	350	108	20-26	0.25
450	452	565	615	240	152	370	108	20-26	0.15
500	502	620	670	260	152	400	108	20-26	0.15
600	603	725	780	280	178	465	108	20-30	0.15

订货须知：
一、①塑料蝶阀产品名称与型号②塑料蝶阀口径③塑料蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的塑料蝶阀型号，请按塑料蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
