手动衬氟胶阀

J41J/FS衬里截止阀

一、产品[J41J/FS衬里截止阀]的详细资料：

产品型号：J41J/FS型

产品名称：衬里截止阀法兰连接手动截止阀,直通式截止阀,连接手动截止阀

产品特点：衬胶截止阀主要分为直通式、直流式和直角式的三种。衬胶截止阀用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃（按照衬里材料）。具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但衬胶截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

二、截止阀概况：

截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
设计规范：
遵循GB 12233、GB 12235、ANSI B16.34标准。
驱动方式：
手动、齿轮传动、气动（常开或常闭）、电动。
法兰连接截止阀
设计与制造符合中国国家标准
基本结构形式：直通式
直流式公称压力PN1.0~2.5（MPa）
公称通径DN15~350（mm）
基本型号（全衬里）

三、主要性能规范：

手动	J41J　J41FS	齿轮传动	J441J　J441FS
手动	J45J　J45FS	齿轮传动	J541J　J541FS
气动	J6B41J　J6B41FS	电动	J941J　J94FS

四、主要技术参数：

遵循规范	STANDARD
设计于制造	GB 12233/GB　12235
结构长度	GB 12221（长-短系列）
法兰尺寸	JB 78/JB 79（GB，HG，SH）
压力试验	GB/T　13927
标志	GB　12220
供货	GB/T　12252

五、主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣、阀杆	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活节螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	衬里层/阀座	衬硬橡胶（NR）FEP（F46）　PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4）　PTFE（F4）
6	填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
7	阀杆螺母	ZCuAl10Fe3　ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手轮	HT200	HT200	WCC	WCC	WCC	WCC

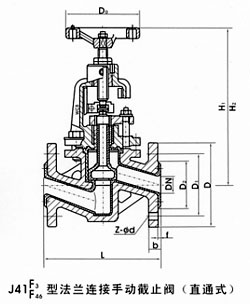

六、主要外形连接尺寸 ：

公称压力MPa	工作压力MPa	公称通径DN	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Do mm	质量
1.6 1.0	1.6 1.0	15	130	95	65	4-14	213	232	100	4
		20	150	105	75	4-14	224	246	100	6
		25	160	115	85	4-14	240	272	120	8
		32	180	140	100	4-18	262	285	120	10.5
		40	200	150	110	4-18	283	310	140	16.5
		50	2360	165	125	4-18	311	345	140	18.
		65	290	185	1451	4-18	366	410	160	26
		80	310	200	60	6/2-18	388	430	200	36.5
		100	350	220	180	6/2-18	463	535	280	58
		125	400	250	210	6/2-18	495	575	380	64
		150	480	285	240	6/2-22	560	60	320	85
		200	495	340	295	6/2-22	615	715	360	155
		250	622	405	355	10/2-22	790	935	500	243
		300	698	460	410	10/2-22	908	1100	500	295

订货须知：
一、①衬里截止阀产品名称与型号②衬里截止阀口径③衬里截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的衬里截止阀型号，请按衬里截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
