一、产品[活塞式安全泄压/持压阀]的详细资料:
产品型号:BAX107X
产品名称:活塞式安全泄压/持压阀
产品特点:安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时泄压阀自动开启快速泄压,保护管线的安全,也可作持压阀用,保障主阀上游的供水压力。能准确保持不变的安全设定压力,一旦超压,泄压阀迅速打开,及时泄压。关闭平稳可靠,消除压力余波。
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
调压范围(MPa) |
缓闭时间(S) |
最低动作压力(MPa) |
适用介质 |
介质温度(℃) |
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 (可调) |
≥0.07 |
水 |
0-80 |
1.6 |
2.4 |
1.8 |
0.15-1.4 | ||||
2.5 |
3.75 |
2.8 |
0.2-2.0 |
序号 |
零件名称 |
零件材料 |
1 |
阀体 阀盖 |
WCB |
2 |
阀座 阀盘 |
铜合金/2Cr13 |
3 |
密封圈 O型圈 |
丁腈橡胶 |
4 |
阀杆 |
2Cr13 |
5 |
弹簧 |
50CrVA |
6 |
缸套 活塞(活塞型) |
2Cr13 |
7 |
膜片(膜片型) |
夹织物丁腈橡胶 |
8 |
调节阀 球阀 |
铜合金 |
9 |
过滤器 |
不锈钢 |

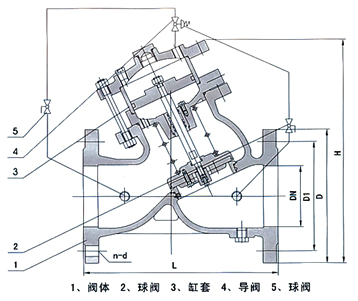

四、凯斯特牌活塞式安全泄压/持压阀主要外形连接尺寸:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
1300 |
1450 |
1650 |
1800 |
H |
300 |
337 |
467 |
520 |
580 |
640 |
778 |
889 |
1010 |
1037 |
1264 |
1294 |
1324 |
1600 |
1750 |
1900 |
2100 |
2400 |
订货须知:
一、①活塞式安全泄压/持压阀产品名称与型号②活塞式安全泄压/持压阀口径③活塞式安全泄压/持压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的活塞式安全泄压/持压阀型号,请按活塞式安全泄压/持压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
