BYDS101/201X活塞式多功能水泵控制阀

一、产品[活塞式多功能水泵控制阀]的详细资料：

产品型号：BYDS101/201X

产品名称：活塞式多功能水泵控制阀

产品特点：凯斯特牌BYDS101/201X活塞式多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。

该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。双腔室、双阀瓣结构可使阀门在停泵后迅速关闭90％(防止回流介质导致水泵反转)，再缓慢关闭其余l 0％(消除破坏(生水锤)活塞式阀门性能可靠、强度高、动作平稳，防止开泵水锤和停泵水锤的场合。只需操作水泵电机启闭按扭，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。BYDS101/201X型多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。
BYDS101/201X型多功能水泵控制阀特点及优点：
●消除水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
●操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
●阀体采用了全通道、直流式、流线型设计且、体积小，重量轻。水力损失小，节能效果好。
BYDS101/201X型多功能水泵控制阀工作原理：
●当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
●设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

二、BYDS101/201X型多功能水泵控制阀主要技术参数：

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	缓闭时间(S)	最低动作压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 (可调)	≥0.07	水	0-80
1.6	2.4	1.8	0.15-1.4
2.5	3.75	2.8	0.2-2.0

三、BYDS101/201X型多功能水泵控制阀主要零件材料：

序号	零件名称	零件材料
1	阀体阀盖	WCB
2	阀座阀盘	铜合金/2Cr13
3	密封圈 O型圈	丁腈橡胶
4	阀杆	2Cr13
5	弹簧	50CrVA
6	缸套活塞(活塞型)	2Cr13
7	膜片(膜片型)	夹织物丁腈橡胶
8	调节阀球阀	铜合金
9	过滤器	不锈钢

注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

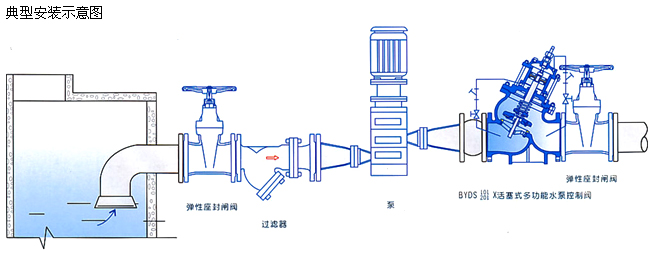

四、BYDS101/201X型多功能水泵控制阀主要安装尺寸： (单位:mm)

DN	L	H	D			D1			D2			n-Φd
DN	L	H	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	240	395	150	150	150	110	110	110	84	84	84	4-18	4-18	4-18
50	240	395	165	165	165	125	125	125	99	99	99	4-18	4-18	4-18
65	250	405	185	185	185	145	145	145	118	118	118	4-18	4-18	8-18
80	285	430	200	200	200	160	160	160	1132	132	132	8-18	8-18	8-18
100	360	510	220	220	235	180	180	190	156	156	156	8-18	8-18	8-22
125	400	560	250	250	270	210	210	220	184	184	184	8-18	8-18	8-26
150	455	585	285	285	300	240	240	250	211	211	211	8-22	8-22	8-26
200	585	675	340	340	360	295	295	310	266	266	274	8-22	12-22	12-26
250	650	730	395	405	425	350	355	370	319	319	330	12-22	12-26	12-30
300	800	760	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	505	520	555	460	470	490	429	429	448	16-22	16-26	16-33
400	960	910	565	580	620	515	525	550	480	480	503	16-26	16-30	16-36
450	1075	1030	615	640	670	565	585	600	530	548	548	20-26	20-30	20-36
500	1075	1135	670	715	760	620	650	660	585	582	609	20-26	20-33	20-36
600	1230	1270	780	840	845	725	770	770	685	682	720	20-30	20-36	20-39
700	1650	1460	895	910	960	840	840	875	794	794	820	24-30	24-36	24-42
800	1750	1640	1015	1025	1085	950	950	990	901	901	928	24-33	24-39	24-48
900	1700	2606	1115	1125	1185	1050	1050	1090	1005	1005	1028	28-33	28-39	28-48
1000	1900	2765	1230	1255	1320	1160	1170	1210	1110	1110	1140	28-36	28-42	28-56
1200	2050	2950	1455	1485	1530	1380	1390	1420	1330	1328	1350	32-39	32-48	32-55
1400	2200	3180	1675	1685	1755	1590	1590	1640	1530	1530	1560	36-42	36-48	36-60
1600	2400	3400	1915	1930	1955	1820	1820	1860	1750	1750	1780	40-48	40-55	40-60

订货须知：
一、①活塞式多功能水泵控制阀产品名称与型号②活塞式多功能水泵控制阀口径③活塞式多功能水泵控制阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的活塞式多功能水泵控制阀型号，请按活塞式多功能水泵控制阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
