水力控制阀

BAX107X活塞式安全泄压/持压阀
一、产品[BAX107X活塞式安全泄压/持压阀]的详细资料:
产品型号:BAX107X
产品名称:活塞式安全泄压/持压阀
产品特点: BAX107X活塞式安全泄压/持压阀是安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管道中 压力超过泄压阀设定压力时,泄压阀自动开启快速泄压,保护管线的安全,也可作持压阀用,保障主阀上游的供水压力。能准确保持不边的安全设定压力,一旦超压,泄压阀迅速打开,及时泄压。关闭平稳可靠,消除压力余波。
结构特点:
BAX107X活塞式安全泄压/持压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。本产品利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。
工作原理:
当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。调节导阀弹簧即可设定出口压力。
工作特点 :
1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。
功能与用途:

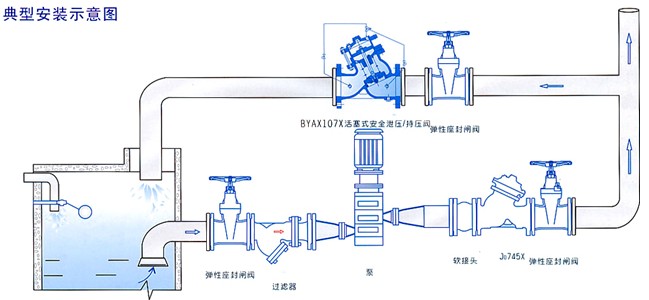

本阀门一般安装在供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。
本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。
二、主要性能参数:
公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
调压范围(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0-1.0
0-80
1.6
2.4
1.76
0-1.6
2.5
3.75
2.75
0-2.5
三、主要零部件材料:

零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金/2Cr13
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
缸套 活塞(活塞型)
2Cr13
膜片(膜片型)
夹织物丁腈橡胶
调节阀 球阀
铜合金
过滤器
不锈钢

部件列表:1、压力表2、过滤器3、控制导阀4、流量调节阀5、主阀

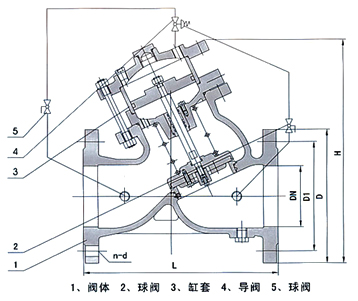

四、凯斯特牌活塞式安全泄压/持压阀主要外形连接尺寸
DN
L
H
D mm
D1 mm
B mm
D2 mm
n-Φd
mm
mm
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
40
205
300
150
150
150
110
110
110
18
18
18
88
88
84
4-17.5
4-17.5
4-18
50
205
300
165
165
165
125
125
125
20
20
20
102
102
99
4-17.5
4-17.5
4-18
65
216
337
185
185
185
145
145
145
20
20
22
122
122
118
4-17.5
4-17.5
8-18
80
250
467
200
200
200
160
160
160
22
22
24
133
133
132
8-17.5
8-17.5
8-18
100
320
520
220
220
235
180
180
190
24
24
24
158
158
156
8-17.5
8-17.5
8-22
125
365
580
250
250
270
210
210
220
26
26
26
184
184
184
8-17.5
8-17.5
8-26
150
415
640
285
285
300
240
240
250
26
26
28
212
212
211
8-22
8-22
8-26
200
500
778
340
340
360
295
295
310
28
30
30
268
268
274
8-22
12-22
12-26
250
605
889
395
405
425
350
355
370
28
32
32
320
320
330
12-22
12-26
12-30
300
698
1010
445
460
485
400
410
430
28
32
34
370
370
389
12-22
12-26
16-30
350
787
1037
505
520
555
460
470
490
30
36
38
430
430
448
16-22
16-26
16-33
400
914
1264
565
580
620
515
525
550
32
38
40
482
482
503
16-26
16-30
16-36
450
978
1294
615
640
670
565
585
600
32
40
42
532
550
548
20-26
20-30
20-36
500
1150
1324
670
715
730
620
650
660
34
42
44
585
585
609
20-26
20-33
20-36
600
1300
1600
780
840
845
725
770
770
36
48
46
685
685
720
20-30
20-36
20-39
700
1450
1750
895
910
960
840
840
875
40
54
50
800
800
820
24-30
24-36
24-42
800
1550
1900
1015
1025
1085
950
950
990
44
58
54
905
905
925
24-33
24-39
24-48
900
1650
2100
1115
1125
1185
1050
1050
1090
46
62
58
1005
1005
1028
28-33
28-39
28-48
1000
1800
2400
1230
1255
1320
1160
1170
1210
50
66
62
1110
1110
1140
28-36
28-42
28-56
1200
2050
2950
1455
1485
1530
1380
1390
1420
56
52
70
1330
1328
1350
32-39
32-48
32-55
1400
2200
3180
1675
1685
1755
1590
1590
1640
62
58
76
1530
1530
1560
36-42
36-48
36-60
1600
2400
3400
1915
1930
1955
1820
1820
1860
68
64
84
1750
1750
1780
40-48
40-55
40-60
订货须知:
一、①活塞式安全泄压/持压阀产品名称与型号②活塞式安全泄压/持压阀口径③活塞式安全泄压/持压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的活塞式安全泄压/持压阀型号,请按活塞式安全泄压/持压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
