YQ98004过滤活塞式缓闭止回阀

一、产品[YQ98004过滤活塞式缓闭止回阀]的详细资料：

产品型号：YQ98004

产品名称：过滤活塞式缓闭止回阀

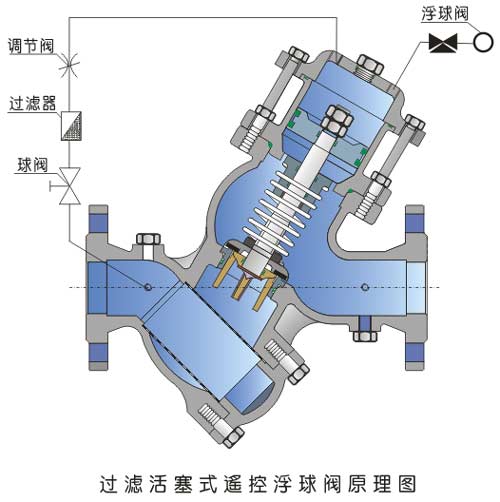

产品特点：凯斯特牌YQ98004过滤活塞式缓闭止回阀安装在高层建筑、消防给水系统以及其它给水系统的管道上。YQ98004型过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统，以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。当水泵开启时，水通过导管进入中腔，推动活塞上升，主阀开关。当水泵停止工作时，活塞在回水压力下降，由于进口处针形阀比出口球阀流量小，因此活塞缓慢下降，主阀也随之缓慢关闭。一阀兼具电动阀，逆止阀和水锤消除器，可以有效地提高供水系统的安全可靠性。我公司生产YQ98004过滤活塞式止回阀平稳可靠，消除压力余波。其特点:

1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。

2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。

3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻。

二、主要技术参数：

公称压力	公称通径	最低动作压力	缓闭时间	适用介质	适用温度	法兰标准	试验标准
1.0～2.5MPa	DN50～400mm	≥0.04 Mpa	3~60s（可调）	水、油	0～100℃	GB/T17241.6	GB/T13927

三、零部件材料：

零件名称	材质
阀体、阀盖	铸铁、铸钢
阀座	锡青铜、不锈钢
阀瓣	碳钢、不锈钢+丁腈橡胶
阀杆	铝青钢、铬不锈钢
活塞	铬不锈钢+丁腈橡胶
过滤网	不锈钢
弹簧	不锈钢

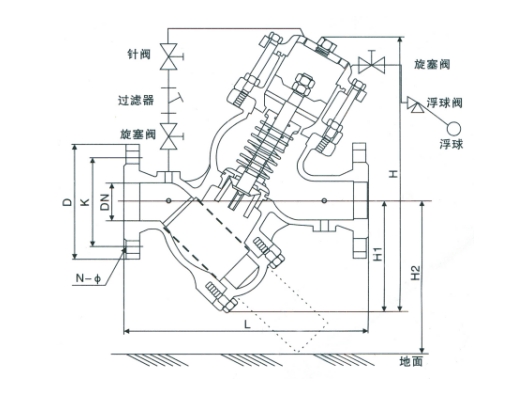

四、过滤活塞式缓闭止回阀主要外形连接尺寸：

公称通径 DN	尺寸（公称压力 PN1.6/2.5Mpa）
公称通径 DN	L	H	D	K	N-￠	H1	H2
40	270	400	150	110	￠18*4	155	236
50	270	400	160	125	￠18*4	155	236
65	290	410	185	1450	￠18*4	165	250
80	360	425	200	160	￠18*8	180	280
100	400	460	220	180	￠18*8	210	310
125	470	550	250	210	￠18*8	240	370
150	535	610	285	240	￠23*8	260	413
200	670	772	340	295	￠23*12	330	510
250	780	935	405	355	￠27*12	410	568
300	895	1000	460	410	￠27*12	485	1075
350	1000	920	520	470	￠27*12	260	不带过滤器
400	1120	1145	580	525	￠30*12	290	不带过滤器

订货须知：
一、①活塞式缓闭止回阀产品名称与型号②活塞式缓闭止回阀口径③活塞式缓闭止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的活塞式缓闭止回阀型号，请按活塞式缓闭止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
