水力控制阀

H142X液压水位控制阀

一、产品[液压水位控制阀]的详细资料：

产品型号：H142X

产品名称：液压水位控制阀

产品特点：凯斯特牌H142X液压水位控制阀，是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。该产品适用于工矿企业、民用建筑中各种水箱（池）、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。

H142X液压水位控制阀特点及优点:

●运用液压原理控制，结构新颖合理。

●工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。

●重量轻，体积小，安装维修方便。

H142X液压水位控制阀工作原理:

当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。

二、H142X液压水位控制阀主要技术参数:

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.8	水	0-80

三、H142X液压水位控制阀主要零件材料:

序号	零件名称	零件材料
1	阀体阀盖	铸铁、铸钢、不锈钢
2	阀座阀盘	碳钢、不锈钢
3	密封圈 O型圈	丁腈橡胶
4	阀杆	2Cr13
5	活塞	铸钢
6	膜片(膜片型)	夹织物丁腈橡胶
7	调节阀球阀	铜合金
8	浮球	不锈钢
9	过滤器	不锈钢

注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

四、H142X液压水位控制阀主要安装尺寸： (单位:mm)

DN	L	H	H1	G螺纹	D		D1		D2		n-Φd
DN	L	H	H1	G螺纹	PN1.0	PN1.6	PN1.0	PN1.6	PN1.0	PN1.6	PN1.0	PN1.6
50	115	243	115	1/2	165	165	125	125	99	99	4-18	4-18
65	125	258	125	1/2	185	185	145	145	118	118	4-18	4-18
80	145	328	145	1/2	200	200	160	160	1132	132	8-18	8-18
100	160	350	160	1/2	220	220	180	180	156	156	8-18	8-18
125	165	360	165	3/4	250	250	210	210	184	184	8-18	8-18
150	200	415	180	1	285	285	240	240	211	211	8-22	8-22
200	230	485	215	1	340	340	295	295	266	266	8-22	12-22
250	260	555	245	1	395	405	350	355	319	319	12-22	12-26
300	290	620	260	1-1/4	445	460	400	410	370	370	12-22	12-26
350	325	715	310	1-1/4	505	520	460	470	429	429	16-22	16-26

注: 1. 法兰尺寸：GB/T9113、JB/T79、用户要求。2.如客户需要其它规格,请将型号传真至我司销售部!

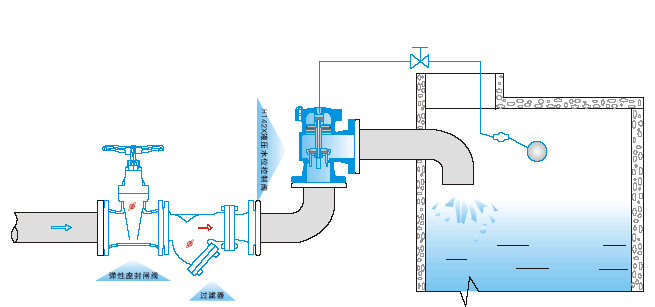

五、H142X液压水位控制阀安装示意图:

六、H142X液压水位控制阀安装形式及注意事项:

将该阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰；H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；在水箱内出水管高于水位线处钻一小孔，以防直空回水。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关闭约30～50秒，故水箱要有足够的空余容积，以防溢水。为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。如安装在地下水池，则应在地下泵房安装报警装置。

订货须知：

一、①液压水位控制阀产品名称与型号②液压水位控制阀口径③液压水位控制阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的液压水位控制阀型号，请按液压水位控制阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
