水力控制阀

100A角型定水位阀
一、产品[100A角型定水位阀]的详细资料:
产品型号:100A
产品名称:角型定水位阀
产品特点:凯斯特牌100A角型定水位阀,是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个腔室,当液面达到设定位置时,浮球导阀关闭,上腔压力大于下腔,阀门关闭,即停止供水.当液面下降超过预设位置,浮球导阀开启,上腔压力小于下腔压力,阀门开启.阀门向池内供水。
角型定水位阀安装方便,可省去管道弯头,节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠、成本低。浮球可随水池的高度和距离安装。
100A角型定水位阀工作原理:
当水池或水箱内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水。当水位上升到控制线时,浮球阀关闭.活塞下移将密封面钓闭,闭门停止供水。
二、100A角型定水位阀技术参数:
公称压力: PN:0.6、1.0、1.6MPa
公称通径: DN:50~300mm
适用介质: 水
法兰标准: GB/T 17241.6-1998 GB/T 9113.1-2000
适用温度:0~80℃
试验标准:GB/T 13927 API598

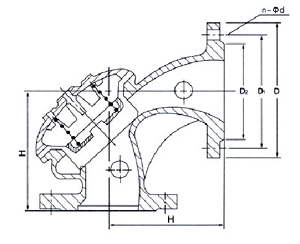

三、凯斯特牌100A角型定水位阀主要外形连接尺寸:

公称压力PN
公称通径DN
H mm
D mm
D1 mm
D2 mm
n
Φd
1.0
50
125
165
125
102
4
18
65
145
185
145
122
4
18
80
155
200
160
133
8
18
100
175
220
180
158
8
18
125
200
250
210
184
8
18
150
225
285
240
212
8
22
200
275
340
295
268
8
22
250
325
395
350
320
12
22
300
375
445
400
370
12
22
1.6
50
125
165
125
102
4
18
65
145
185
145
122
4
18
80
155
200
160
133
8
18
100
175
220
180
158
8
18
125
200
250
210
184
8
18
150
225
285
240
212
8
22
200
275
340
295
268
12
22
250
325
405
355
320
12
26
300
375
460
410
370
12
26

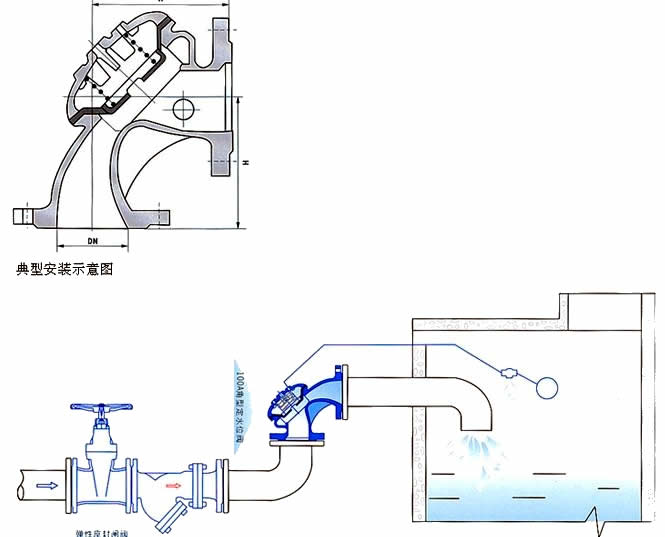

按装示意图

订货须知:
一、①100A角型定水位阀产品名称与型号②100A角型定水位阀口径③100A角型定水位阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的100A角型定水位阀型号,请按100A角型定水位阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
