水力控制阀

100S角式隔膜式排泥阀
一、产品[100S角式隔膜式排泥阀]的详细资料:
产品型号:100S
产品名称:角式隔膜式排泥阀
产品特点:凯斯特牌100S角式排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉淀池底部,用以排除底部沉淀的泥砂和污物。阀门内部为尼龙强化橡胶隔膜,并设计为角型结构,利于污物的顺利排除,安装方便,使用寿命长。
结构特点和用途:
100S型角式隔膜式排泥阀内部具有特殊强化隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低等优点,经由外部液动(气动)控制管路,集中控制,启闭主阀作用等特点。100S排泥阀主要适用于水厂、水处理厂,做为排除水池内泥沙及污物。
公称压力 PN6、10
公称通径 DN50-300
适用介质 水、污水等
法兰标准 GB/T 17241.6-1998
GB/T 9113.1-2000
适用温度 0-80℃
试验标准 GB/T 13927
二、主要技术参数

密封试验压力MPa
壳体试验压力MPa
100S角式隔膜型公称压力
1.1、1.76
1.5、2.4
1.0Mpa、1.6Mpa
三、主要零件材料

零件名称
阀体、阀盖
阀瓣、弹簧
簿膜
材料
铸铁
不锈钢
尼龙强SX橡胶
四、凯斯特牌排泥阀主要外形连接尺寸:

公称通径DN(mm)|尺寸(mm)|型号
H7B100S-0.6、HB100S-0.6
H
D
D1
z-Φd
80
140
195
160
4-18
100
150
215
180
8-18
150
185
280
240
8-23
200
245
335
295
8-23
250
340
395
350
12-23
300
395
445
400
12-23

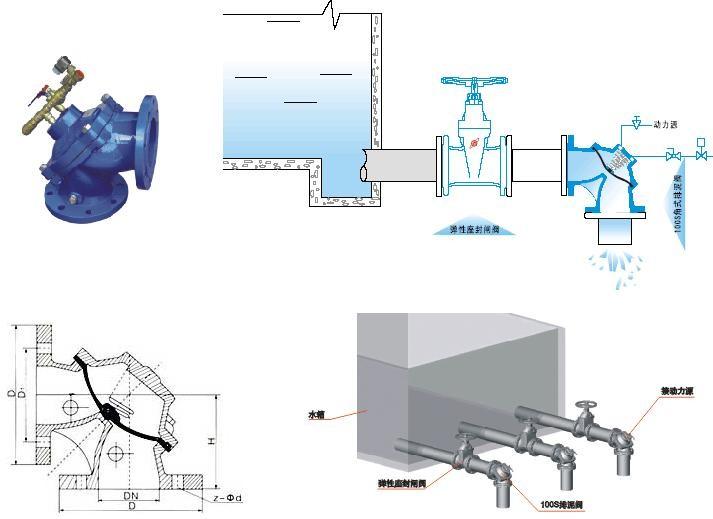

安装示意图

订货须知:
一、①角式隔膜式排泥阀产品名称与型号②角式隔膜式排泥阀口径③角式隔膜式排泥阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的角式隔膜式排泥阀型号,请按角式隔膜式排泥阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
