900X紧急关闭阀

一、产品[900X紧急关闭阀]的详细资料：

产品型号：900X

产品名称：900X紧急关闭阀

产品特点：凯斯特牌900X紧急关闭阀是一种用于消防用水与生活用水并联的供水系统中，用来调配供水方向的阀门。当火灾发生时，消防急需大量用水，立即切断生活用水，确保足够的消防用水；当消防停止用水压力减小时，紧急关闭阀自动打开，呈常开状态，恢复生活供水。紧急关闭阀使系统无须另设专门的消防单独供水管网，节约了建设成本和用水量。紧急关闭阀控制灵敏度高，安全可靠，调试简便，使用寿命长。

结构特点和用途：

该阀是用于生活小区中消防用水与生活用水并联的供水系统中。当消防用水时，阀门自动紧急关，切断生活用水保证消防用水。当消防结束时，阀门自动打开，恢复生活供水。比传统的消防单独供水更能节约成本。
压力等级：PN10、PN16、PN25
隔膜式：DN20～450
活塞式：DN500～750
介质温度：0～80℃

工作原理：

当主阀进口压力低于导阀设定的压力时，导阀此时处于开通状态，主阀上盖腔内压力与主阀出口压力相等，进口与出口存在压差，水流经阀口由出口流出。当消防泵其动，或变频泵压力升高，超过导阀设定压力时，由主阀进口通向导阀控制管压力升高，作用在弹簧上的压力增大，向下压紧，带动阀芯下移，使导阀关闭，此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔，因阀瓣受到的向下的压力大于向上的推力，主阀关闭。值得注意的是，进口压力小于设定压力该阀一直处于开启状态，进口压力大于设定压力，该阀处于关闭状态。

二、主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0～80(隔膜式) 0～200(活塞式)
1.6	2.4	1.76
2.5	3.75	2.75

三、主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

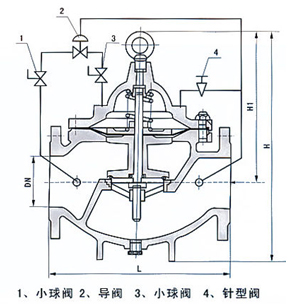

四、凯斯特牌900X紧急关闭阀主要外形连接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	330	155	395	278	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	203	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	930	460	910	570	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1110	750	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1286	850	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	9285	24-33	24-39	24-48

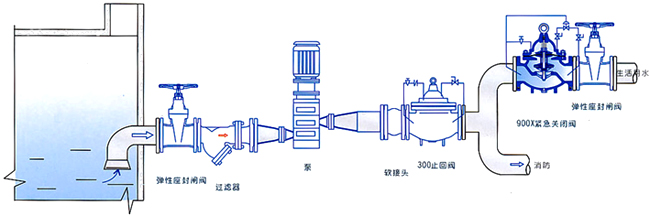

安装示意图

订货须知：

一、①紧急关闭阀产品名称与型号②紧急关闭阀阀口径③紧急关闭阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的紧急关闭阀型号，请按紧急关闭阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
