700X水泵控制阀

一、产品[水泵控制]的详细资料：

产品型号：700X

产品名称：水泵控制阀

产品特点：凯斯特牌700x水泵控制阀，是一种安装在高层建筑以及其他给水系统的水泵出口处，防止介质倒流的逆止类阀门。当水泵即将停止供水前，阀门先行缓幔关闭90％左右，防止突然停泵而产生的水锤和水击声：当水泵完全停止后，阀门再完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装、维修方便。

结构特点和用途：

700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。本产品利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理：

当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

二、主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

三、主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

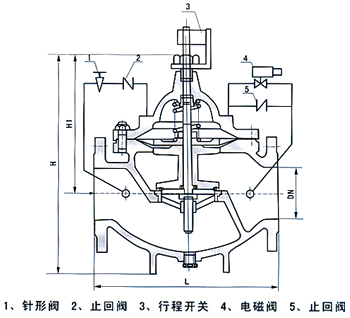

四、凯斯特牌700X水泵控制阀主要外形连接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	292	136	342	140	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	292	136	342	140	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	140	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	330	155	395	150	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	203	330	155	395	160	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	350	165	405	180	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	365	175	430	200	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	410	195	510	270	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	455	220	560	310	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	475	230	585	320	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	530	255	675	370	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	623	300	730	430	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	700	340	760	480	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	840	415	840	525	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	880	430	910	580	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	930	460	1030	635	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	9285	24-33	24-39	24-48

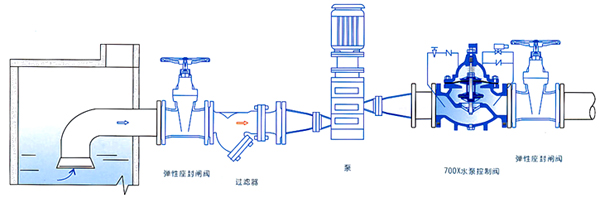

安装示意图

订货须知：

一、①水泵控制阀产品名称与型号②水泵控制阀口径③水泵控制阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定的水泵控制阀型号，请按水泵控制阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
