旋塞阀

旋塞阀
美标旋塞阀

一、产品[旋塞阀]的详细资料:

产品名称:法兰卡套式旋塞阀

产品特点:平衡阀是一种具有特殊功能的阀门。通过安装平衡阀可以将系统的总水量控制在合理的范围内,从而克服"流量大,小温差"的不合理运行工况。还可以有效地解决供热(空调)系统中存在的室温冷热不均问题。

二、执行标准:

项目

设计

压力-温度标准

结构长度

法兰连接尺寸

试验与检验

标准

ANSI B16.34\API600

ANSI B16.34

ANSI B16.10

ANSI B16.5

API 598

三、主要性能规范:

型号

压力级(LB)

试验压力PS(MPa)

适用介质

适用温度(℃)聚四氟乙烯

壳体

密封(水)

低压密封(气)

X41F-150(LB)C
X41F-300(LB)C
X41F-600(LB)C

150

3.0

2.2

0.5~0.7

水、蒸汽、油品

≤150

300

7.8

5.6

600

15.3

11.2

X41F-150(LB)C
X41F-300(LB)C
X41F-600(LB)C

150

3.0

2.2

0.5~0.7

硝酸类

≤150

300

7.8

5.6

600

15.3

11.2

X41F-150(LB)C
X41F-300(LB)C
X41F-600(LB)C

150

3.0

2.2

0.5~0.7

硝酸类

≤150

300

7.8

5.6

600

15.3

11.2

四、凯斯特牌美标旋塞阀主要尺寸:

压力

公称通径

尺寸(mm)

(in)

(mm)

D

D1

D2

L

H

d0

b-f

Z-∮d

150 LB

1/2

15

89

60.5

35

108

110

150

12-2

4-∮15

3/4

20

98

70

43

117

115

150

12-2

4-∮15

1

25

108

79.5

51

127

115

180

12-2

4-∮15

11/4

32

117

89

64

140

135

270

13-2

4-∮15

11/2

40

127

98.5

73

165

140

280

15-2

4-∮15

2

50

152

120.5

92

178

150

300

16-2

4-∮19

21/2

65

178

139.5

105

190

165

350

18-2

4-∮19

3

80

190

152.5

127

203

180

400

19-2

4-∮19

4

100

229

190.5

157

229

380

24-2

4-∮19

5

125

254

216

186

254

460

25-2

4-∮22

6

150

279

241.5

216

267

520

27-2

4-∮22

8

200

343

298.5

270

292

580

30-2

4-∮22

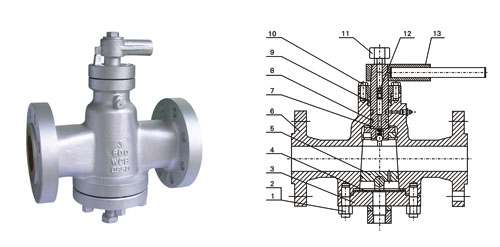

美标压力平衡式倒装油密封旋塞阀

主要零件材料

1

双头螺栓

ASTM A193-B7.A193-B8.A193-B8M

2

六角螺母

ASTM A194-2H.A194-8.A194-8M

3

阀盖

ASTM A216-WCB
ASTM A351-CF8,CF8M,CF3,CF3M

4

垫片

柔性石墨 +不锈钢

5

塞子

ASTM A182-Gr.F6a ASTM A182-F22
ASTM A182-F304、F316、F321、F304L、F316L

6

阀体

ASTM A216-WCB
ASTM A351-CF8,CF8M,CF3,CF3M

7

阀杆

ASTM A182-Gr.F6a ASTM A182-F22
ASTM A182-F304、F316、F321、F304L、F316L

8

“0”型圈

丁腈橡胶 NBR

9

填料

柔性石墨

10

填料压盖

ASTM A216-WCB
ASTM A351-CF8,CF8M,CF3,CF3M

11

加油嘴

12

止回阀

13

手柄

ASTM A47-32510、A216 WCB

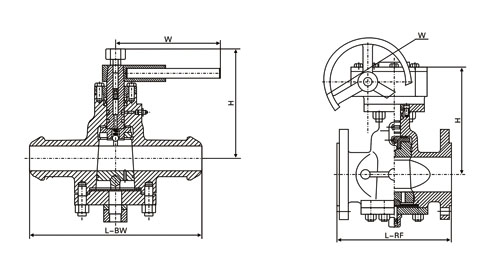

主要外形和连接尺寸              单位Unit:mm

型号

ZDAX47-150LB

压力等级

150LB

口径

mm

15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L-RF 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
L-BW 152 178 203 216 229 267 305 330 356 38l 394 457 533 610 686
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380

重量(Kg)

10 12 14 17 19 21 29 33 48 75 98 125 171 230 370

型号

ZDAX47-300LB

压力等级

300LB

口径

mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350

in

1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L-RF 140 152 165 178 190 216 241 283 305 38l 403 419 457 502 762
L-BW 152 178 203 216 229 267 305 330 356 381 457 521 559 635 762
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380

重量(Kg)

12 14 16 19   24 3l 36 61 86 130 190 255 380 560

型号

15 20 25 32 40 50 65 80 100 125 150 200 250 300 350

压力等级

ZDAX47-600LB

口径

mm 600LB

in

1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L-RF·BW 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380

重量(Kg)

14 16 18 20 24 29 35 47 91 129 210 320 660 920 1250

型号

15 20 25 32 40 50 65 80 100 125 150 200 250 300 350

压力等级

ZDAX47-900LB

口径

mm 900LB

in

1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L-RF·BW 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380

重量(Kg)

17 29 2l 24 30 37 44 65 110 160 255 380 810 1050 1460

注:四寸及上为蜗轮操作

订货须知:
一、①美标旋塞阀产品名称与型号②美标旋塞阀口径③美标旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的美标旋塞阀型号,请按美标旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
