手动衬氟胶阀

H42F衬氟立式止回阀

一：产品[H42F衬氟止回阀]的详细资料：

产品型号：H42F46

产品名称：衬氟止回阀

产品特点：法兰连接止回阀

H42F46衬氟止回阀只是允许介质向一个方向流动，而且阻止反方向流动，通常这种阀门是自动工作的，在一个方向流动的压力作用下，阀瓣打开，液体反方向流动时有液体压力和阀瓣的自重，合阀瓣作用于阀重，从而切断流动。其中止回阀就发球这种类型的阀门，它包括升降式止回阀、旋启式止回阀、对夹式止回阀等。
公称通径：DN15—500mm
公称压力：0.6—2.5MPa
连接形式：法兰式、对夹式
适用介质：硫酸、氢氟酸、盐酸、等具有强腐蚀性的介质。
H42F46-16衬氟止回阀可根据所输送介质、客户要求选用内衬里材质，主要有：
聚四氟乙烯（PTFE，简称F4）
聚全氟代乙丙烯（FEP，简称F46）
可熔性聚四氟乙烯（PFA）
超高分子量聚乙烯（PE）
产品用途：
H42F46-16 FEP(F46)、PCTFE(F3)衬氟立式止回阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

设计与制造符合中国国家标准基本结构形式：旋启式、直通升降式公称压力PN0.6~1.6（MPa）公称通径DN15~500（mm）

二、主要零部件材料：

零件名称	材料
上下阀体	铸铁、铸钢、不锈钢、内衬F46、F3
阀瓣	铸钢、不锈钢、衬F46、F3
垫圈	F4

三、主要技术规范：

设计标准	GB12224
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927

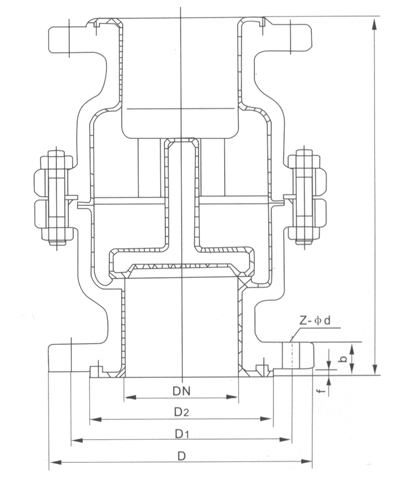

四、主要外型连接尺寸：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-Φd	WT(Kg)
DN (mm)	NPS (inch)	PN0.6MPa
15	1/2	80	80	55	40	2	12	4-Φ14	2.5
20	3/4	90	90	65	50	2	14	4-Φ14	3.5
25	1	100	100	75	60	2	14	4-Φ14	4
32	1¹/4	110	120	90	70	2	16	4-Φ18	5
40	1¹/2	125	130	100	80	3	16	4-Φ18	6
50	2	140	140	110	90	3	16	4-Φ18	8
65	2¹/2	160	160	130	110	3	16	4-Φ18	10
80	3	185	185	150	125	3	18	8-Φ18	13
100	4	210	205	170	145	3	18	8-Φ18	25
150	6	300	260	225	200	3	20	8-Φ23	46
200	8	380	315	280	255	3	22	12-Φ23	100
250	10	356	370	335	310	3	24	12-Φ23	155
300	12	457	435	395	362	4	24	12-Φ23	180
350	14	533	485	445	412	4	26	16-Φ23	220
400	16	572	535	495	462	4	28	16-Φ23	275
450	18	610	590	550	518	4	28	16-Φ23	300
500	20	610	640	600	568	4	30	16-Φ23	392
PN1.0MPa
15	1/2	80	95	65	45	2	14	4-Ф14	2.5
20	3/4	90	105	75	55	2	16	4-Ф14	3.5
25	1	100	115	85	65	2	16	4-Ф14	4
32	1¹/4	110	135	100	78	2	18	4-Ф18	5
40	1¹/2	125	145	110	85	3	18	4-Ф18	6
50	2	140	160	125	100	3	20	4-Ф18	8
65	2¹/2	160	180	145	120	3	20	4-Ф18	10
80	3	185	195	160	135	3	22	4-Ф18	13
100	4	210	215	180	155	3	22	8-Ф18	25
150	6	300	280	240	210	3	24	8-Ф23	46
200	8	380	335	295	265	3	26	8-Ф23	100
250	10	356	390	350	320	3	28	12-Ф23	155
300	12	457	440	400	368	4	28	12-Ф23	180
350	14	533	500	460	428	4	30	16-Ф23	220
400	16	572	565	515	482	4	32	16-Ф25	275
450	18	610	615	565	532	4	32	20-Ф25	300
500	20	610	670	620	585	4	34	20-Ф25	392
PN1.6MPa
15	1/2	80	95	65	45	2	14	4-Ф14	2.5
20	3/4	90	105	75	55	2	16	4-Ф14	3.5
25	1	100	115	85	65	2	16	4-Ф14	4
32	1¹/4	110	135	100	78	2	18	4-Ф18	5
40	1¹/2	125	145	110	85	3	18	4-Ф18	6
50	2	140	160	125	100	3	20	4-Ф18	8
65	2¹/2	160	180	145	120	3	20	4-Ф18	10
80	3	185	195	160	135	3	22	8-Ф18	13.5
100	4	210	215	180	155	3	24	8-Ф18	28.5
150	6	300	280	240	210	3	28	8-Ф23	48
200	8	380	335	295	265	3	30	12-Ф23	105
250	10	356	405	355	320	3	32	12-Ф25	165
300	12	457	460	410	375	4	34	12-Ф25	195
350	14	533	520	470	435	4	38	16-Ф25	238
400	16	572	580	525	485	4	40	16-Ф30	295

订货须知：
一、①衬里止回阀产品名称与型号②衬里止回阀口径③衬里止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的衬里止回阀型号，请按衬里止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
