一、产品[ZBSF系列全不锈钢电磁阀]详细资料：
产品名称: 不锈钢电磁阀
产品用途:ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。
主要特点：
耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。
耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀环和导向套间巧妙地利用流体的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。

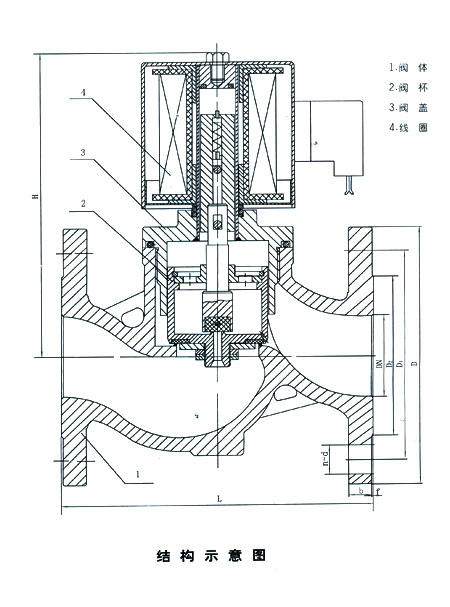

结构原理：
本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后街铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，街铁部件复位，主副阀利用介质压力而紧密关闭。
常开电磁阀，线圈通电后，街铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主要阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断电，磁力为零，街铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯为内介质经副阀流走，压力下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
二、主要技术参数:
|
项 目 |
说 明 |
|
工作介质 |
腐蚀性流体、超净流体、食用流体
ZBSF-1：气体用ZBSF-1Y：液体用
ZBSF-2：气体用ZBSF-2Y：液体用 |
|
介质温度℃ |
ZBSF-1(1Y)：≤60℃
ZBSF-2(2Y)：≤200℃ |
|
公称压力 (MPa) |
1.6 |
|
工作压差 (MPa) |
0-1.6 |
|
公称通径 (mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
电源电压 |
AC220V其余规格可作特殊订货 |
|
使用寿命 |
按 JB/T7352-94规定 |
|
额定流量系数 |
|
泄 漏 量 |
按 JB/T7352-94．F级规定 |
|
功 耗 |
AC≤70VA |
|

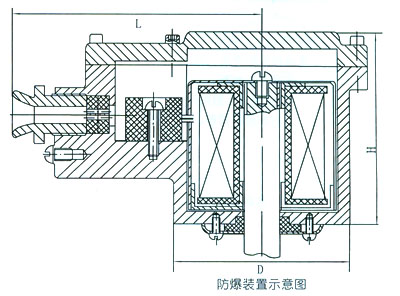

防爆标志 |
dIIBT4 |
|
防爆证编号 |
CE991010 |
|
出线口接头 |
内螺纹 M20×1.5 |
|
环境温度 |
-40-+60℃ |
三、主要外形尺寸:
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
|
10 |
115 |
148 |
φ90 |
φ60 |
φ41 |
14 |
2 |
4-φ14 |
|
15 |
115 |
148 |
φ95 |
φ65 |
φ46 |
14 |
2 |
4-φ14 |
|
20 |
115 |
148 |
φ105 |
φ75 |
φ56 |
16 |
2 |
4-φ14 |
|
25 |
125 |
148 |
φ115 |
φ85 |
φ65 |
16 |
3 |
4-φ14 |
|
32 |
150 |
182 |
φ140 |
φ100 |
φ76 |
18 |
3 |
4-φ18 |
|
40 |
165 |
182 |
φ150 |
φ110 |
φ84 |
18 |
3 |
4-φ18 |
|
50 |
190 |
192 |
φ160 |
φ125 |
φ99 |
20 |
3 |
4-φ18 |
安装须知:
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。

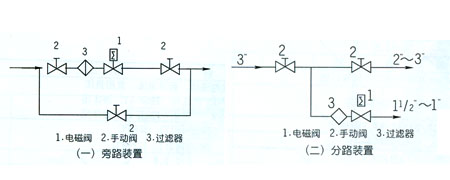

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。如图(一)。注意：旁路上的阀门平时须关闭。如果电磁阀安装在支架上，电磁阀的通径应小于主管道上阀门的通径。如图(二)。
4、安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路安装疏水阀。
5、不要将阀安装于管道低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
6、普通型不可在爆炸危险场合使用。
7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9、电磁阀前后管道上需装压力表，以便观察管道压力。
使用保养 ：
1、建议使用单位指派专人负责使用保养。
2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下，不用时，应将内部及零件试净并用压缩空气吹净贮存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以防止电磁阀爆炸和泄漏。
订货须知：

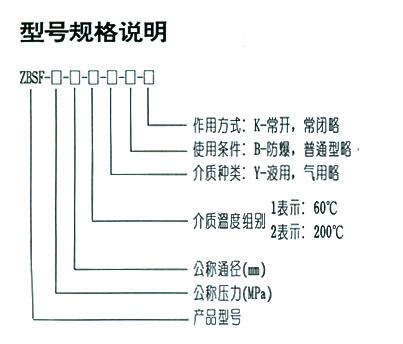

1、订货时请注明型号，公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、电磁阀正常工作时的电压为220+22-15V，如果超过此范围，请订货时注明电压的波动量。其他规格电源电压可做特殊订货。
3、阀门开通时间达12小时／天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
