ZCX带手动电磁阀(消防专用)
一、产品[ZCX消防专用电磁阀]详细资料:
产品名称: 消防专用电磁阀
产品型号:ZCX
产品用途:ZCX消防专用电磁阀是各种自动喷水灭火系统的专用配套阀门,可用来控制雨淋系统、水幕系统、水喷雾系统及预作用系统。当火灾探测到火灾信号,将此信号传至控制箱,确认发生火灾,就会向电磁阀发出开启信号,从而开启雨淋、水幕等系统。也可安装在雨淋系统管网末端对系统可靠性进行自动检测,可用于其它油、水路等系统的自动控制系统。
主要特点
阀体采用球型低流阻结构,具有压力损失小,流通量大等特点。
阀芯采用不锈钢活塞式结构,具有防锈蚀,启动灵活,耐水锤,使用寿命长等特点。
线圈采用防潮式密封金属外壳,可用于户外潮湿环境(特制)
线圈采用复合型优质漆包线,绝缘性能好,内置军品级优质桥式整流器及过流保护元件,功率强大,动作可靠。

多种选配功能,满足不同控制系统的要求。
二、技术参数:
公称通径(mm): 15~200
适用介质:水、液态、泡沫灭火剂,CO2气体
连接方式:≤DN50管螺纹/或标准法兰;≥DN65标准法兰
介质压力:ZSPC:0.1~1.6Mpa,ZSPG:0.1~2.5Mpa,ZCPH:0.4~4.0Mpa (直动式可定做 )
介质温度:≤80℃ 环境温度:-20℃~+40℃
电源电压:交直流各种电压
结构形式:反冲活塞式
材质:≤DN50:铜体不锈钢芯,全不锈钢 ≥DN65:铸铁体/铸钢体不锈钢芯,全不锈钢
防护功能选配:防爆型(等级ExdIICT4),防水型(等级IP67)
其他选配功能:手动装置,开阀/关阀触点反馈,止回功能;
三、工作原理:ZCX电磁阀的电磁线圈通电时,动铁芯被吸合,带动阀杆上移,弹簧同时被压缩,使阀杆与阀芯中孔(先导孔)分离,阀 芯上腔的流体瞬间从中孔缷压,缷压后阀芯在上下腔压差的作用下快速向上浮起,电磁阀开启。电磁阀的线圈断电时,阀杆在弹簧力的作用下关闭阀芯中孔,并推动阀芯向下移,封住流体出口,电磁阀关闭。注意环境温度对电磁阀的影响。

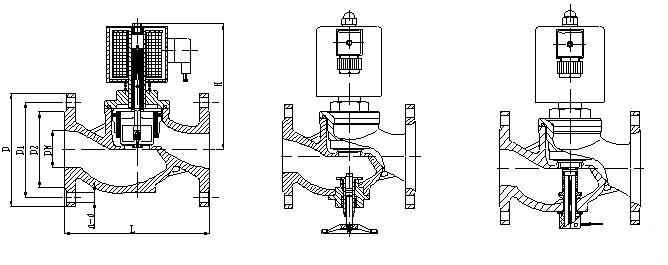

四、消防专用电磁阀安装尺寸:
型号
公称通径
DN
内螺纹
连接G
长*宽*高
启动功率(W)
保持功率(W)
ZCX15
15
1/2"
65*47*116
AC220V:200
DC24V:60
AC220V:3
DC24V:15
ZCX20
20
3/4"
78*55*147
ZCX25
25
1"
100*66*174
ZCX32
32
1(1/4)"
130*94*210
AC220V:350(475)
DC24V:85
AC220V:10
DC24V:20
ZCX40
40
1(1/2)"
135*100*222.5
ZCX50
50
2"
155*147*237
ZCX65
65
2(1/2)"
203*170*305
AC220V:300
DC24V:85
AC220V:10
DC24V:22
ZCX80
80
法兰
280*205*427
ZCX100
100
法兰
300*237*485
ZCX125
125
法兰
325*280*535
AC220V:330
DC24V:85
AC220V:10
DC24V:20
