SD343H蜗轮传动法兰式蝶阀

SD343H蜗轮传动法兰式蝶阀

■ 产品简介:

伸缩蝶阀适用于温度 ≤ 80 ℃ ，公称压力 ≤ 1．6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。

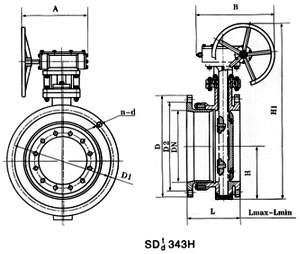

■ SD343H蜗轮传动法兰式伸缩蝶阀结构图:

■ 主要连接尺寸：

公称通径 DN		外形尺寸（参考值）							法兰尺寸和螺栓孔尺寸（标准值）
公称通径 DN		H	H1	设计最大长度	设计最小长度	设计长度 L	A	B	O．6MPa				1．OMPa				1.6MPa
毫米	英寸	H	H1	设计最大长度	设计最小长度	设计长度 L	A	B	D	D1	D2	n．d	D	D1	D2	n．d	D	D1	D2	n-d
50	2	80	309	169	142	150	180	200	140	110	88	4.14	165	125	99	4-18	165	125	99	4-18
65	21/2	95	337	186	159	170	180	200	160	130	108	4.14	185	145	118	4-18	185	145	118	4-18
80	3	98	347	194	167	180	180	200	190	150	124	4.18	200	160	132	8-18	200	160	132	8-18
100	4	114	373	219	188	190	180	200	210	170	144	4.18	220	180	156	8-18	220	180	156	8-18
125	5	128	405	225	195	200	180	200	240	200	174	8.18	250	210	184	8-18	250	210	184	8-18
150	6	139	440	240	205	210	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	174	612	259	219	230	400	425	320	280	254	8-8	340	295	266	8-22	340	295	266	12-22
250	10	215	693	384	239	250	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	747	309	259	270	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12.26
350	14	270	802	328	275	290	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	305	991	347	287	310	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	1037	378	318	330	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1127	399	339	350	535	580	645	600	568	16-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1377	430	362	390	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1496	469	399	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1584	529	454	470	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1676	569	494	510	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1760	608	534	550	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	2018	720	614	630	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	900	2363	747	665	710	1000	925	1620	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	1100	2723	850	745	790	1000	925	1820	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	1124	2844	920	820	870	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	1292	3127	1010	900	950	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

订货须知：
一、①蜗轮传动法兰式蝶阀产品名称与型号②蜗轮传动法兰式蝶阀口径③蜗轮传动法兰式蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的蜗轮传动法兰式蝶阀型号，请按蜗轮传动法兰式蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
