隔膜阀
视裹材质(代号) |
适用温度 |
适用介质 |
硬橡胶(NR) |
-10 o C~85 o C |
除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。 |
软橡胶(BR) |
-10 o C~85 o C ] |
具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。 |
丁基胶(IIR) |
-10 o C~120 o C |
抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
氯丁胶 |
(CR)-10 o C~120 o C |
动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。 |
铸铁不视裹 |
-40 o C~100 o C |
非腐蚀性介质 |
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
适用介质 |
工作温度(℃) | |
壳体试验 |
密封试验 | ||||
G6B4WUFS-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂(溶融碱金属元素氧除外) |
≤100 ≤85 ≤150 |
G6B4WUFS-4 |
0.4 |
0.6 |
0.44 |
零件名称 |
阀体 |
阀瓣、阀盖 |
气缸、气缸盖 |
螺杆、阀杆、活塞 |
隔膜 |
材料 |
HT200衬氟塑料、衬橡胶 |
HT200 |
HT200 |
35 |
氟丁橡胶、氟塑料 |

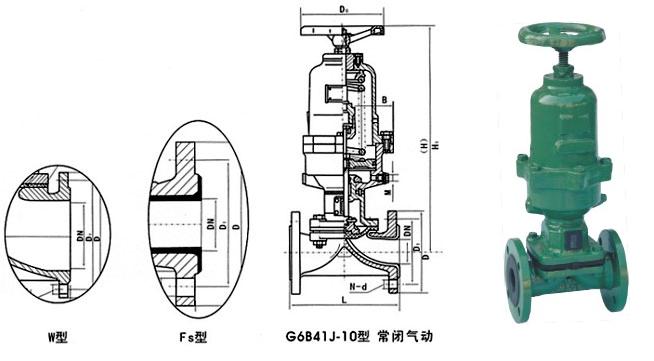

型号 |
公称通径DN(㎜) |
尺寸(mm) |
气动装置(㎜) |
质量 (㎏) | ||||||
L |
D1 |
D |
n-d |
H1 |
D0 |
耗气量㎝2 |
气源压力MPa | |||
G6B41WJFS-6 |
25 |
145 |
85 |
115 |
4-13.5 |
296 |
120 |
2.395×102 |
0.4 |
8 |
32 |
160 |
100 |
140 |
4-17.5 |
398 |
140 |
6.082×102 |
0.4 |
15 | |
40 |
180 |
110 |
150 |
4-17.5 |
406 |
140 |
6.082×102 |
0.4 |
17 | |
50 |
210 |
125 |
165 |
4-17.5 |
464 |
160 |
1.235×102 |
0.4-0.5 |
26 | |
65 |
250 |
145 |
180 |
4-17.5 |
- |
160 |
3.725×103 |
0.4-0.5 |
32 | |
80 |
300 |
160 |
200 |
4-17.5 |
645 |
200 |
3.725×103 |
0.4-0.5 |
56 | |
100 |
350 |
180 |
220 |
8-17.5 |
665 |
240 |
9.458×103 |
0.4-0.5 |
100 | |
125 |
400 |
210 |
250 |
8-17.5 |
832 |
320 |
1.409×104 |
0.4-0.5 |
170 | |
150 |
460 |
240 |
285 |
8-22 |
933 |
320 |
2.868×104 |
0.5 |
323 | |
G6B41WJFS-4 |
200 |
570 |
295 |
340 |
8-22 |
1275 |
400 |
4.619×104 |
0.5 |
386 |
