隔膜阀

G6B41J常开式气动衬胶隔膜阀

一、产品[G6B41J常开式气动衬胶隔膜阀]概述:

产品特点：G6K41J气动衬胶隔膜阀 (常开式)用途和主要性能规范 1.气动衬胶隔膜阀可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。 2.各种视裹材质的推荐使用范围：视裹材质（代号）适用温度适用介质硬橡胶（NR） -10 o C～85 o C 除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。软橡胶（BR） -10 o C～85 o C ] 具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。丁基胶（IIR） -10 o C～120 o C 抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。

设计与制造：GB122239

结构长度：GB12221、JB1688

法兰连接尺寸：GB4216、JB78 G6B41W无衬里隔膜阀,G6B41J衬胶气动隔膜阀,常开型隔膜阀

常开式气动衬胶隔膜阀结构特点和作用原理:
1.隔膜阀与其它阀门最大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
4.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
6.阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
7.隔膜阀采用标准：按照GB12239的规定，并符合BS5156的要求。

部件列表：1、阀体　2、阀体衬里　3、隔膜　4、阀瓣　5、下阀杆　6、阀盖　7、气缸　8、活塞　9、弹簧　10、气缸盖　11、上阀杆　12、手轮

二、(常开式)气动衬胶隔膜阀用途：

用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

三、(常开式)气动衬胶隔膜阀材料性能规范：

型号	公称压力PN(MPa)	试验压力Ps(MPa)		适用介质	工作温度(℃)
		壳体试验	密封试验
G6B41^w_J-6	0.6	0.9	0.66	W.非腐蚀性流体 J.一般腐蚀性流体 Fs.强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外）	≤100 ≤85 ≤150
G6B41^w_J-4	0.4	0.6	0.44

四、主要零件材料:

零件名称	阀体	阀瓣、阀盖	气缸、气缸盖	螺杆、阀杆、活塞	隔膜
材料	HT200衬氟塑胶、衬橡胶	HT200	HT200	35	氯丁橡胶、氟塑料

五、常开式气动衬胶隔膜阀测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

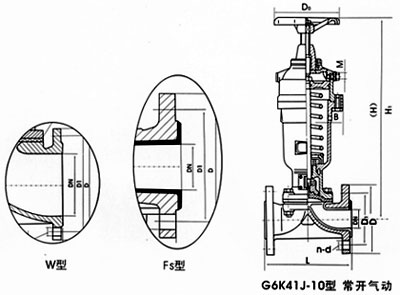

六、常开式气动衬胶隔膜阀主要尺寸及重量：

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	气源压力 MPa	气源接头 in	耗气量 cm3	质量
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-	-	-
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1	2.395×102	7.5
32			160	140	100	4-18	2	410	430	140	120	0.4	12×1.25	6.082×102	14.5
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25	6.082×102	16
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25	1.235×102	24.5
65			250	185	145	4-18	3	620	660	160	245	0.5	16×1.5	3.725×102	30
80			300	200	160	4-18	3	627	687	200	245	0.5	16×1.5	3.725×103	51.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5	1.409×104	133
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200		0.4	570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
250		0.4	680	395	350	12-22	4	-	-	-	-	-	-	-	-

注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启。

订货须知：
一、①G6B41J-10型常开式气动隔膜阀产品名称与型号②G6B41J-10型常开式气动隔膜阀口径③G6B41J-10型常开式气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的G6B41J-10型常开式气动隔膜阀型号，请按G6B41J-10型常开式气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
