法兰截止阀
二、结构特点与用途 Structure features and use
1.启闭时行程较小,启闭时间较短,阀门高度较小。
2.可以安装在管道的任何位置上,密 封可靠,密封面磨损小,使用寿命长。
3.不锈钢截止阀适用于各类腐性介质的管道上,有良好的防腐性和足够的强度。
4.合金钢截止阀适用于高温的蒸汽、油品管道上,具有耐高温特点。
三、执行标准 Executive standard
·设计制造:GB/T12235
·连接法兰:JB/T79
·结构长度:GB/T12221
V检验与试验:JB/T9092
四、主要性能规范 Chief property and specification
公称压力 PN(MPa) Nominal pressure |
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |
试 |
壳体强度试验 Shell strength test |
2.4 | 3.8 | 6.0 | 9.6 | 15 | 24 |
上密封试验 Back seal test |
1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 | |
密封试验 Seal test |
1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 |
五、使用范围 Scope of use
≤425℃产品类别 | 适用介质 Suitable medium |
适用温度(℃) Suitable temperature |
J41H/Y-C型 J941H/Y-C型 |
水、蒸汽、油品 Water,steam,oil goods |
≤425℃ |
≤450℃ | ||
J41W-P型 J941W-P型 |
硝酸类 Nitric acid |
≤200℃ |
J41W-R型 | 醋酸类 Acetic acid |
≤200℃ |
J41Y-I型 J941Y-I型 |
水、蒸汽、油品 Water,steam,oil goods |
≤550℃ |
六、主要零件材料 Material for main parts
产品类别 Product classification |
零件名称 Part name | |||||||
阀体 阀盖 Body Bonnet |
阀杆 Valve stem |
阀瓣 Dise |
密封面 Sealing face |
阀杆螺母 Yoke nut |
填料 Packing |
紧固件 Fastener |
手轮 Handwheel | |
J41H/Y-C型 J941H/Y-C型 |
25、WCB | 铬不锈钢 Gr.Stainless steel |
2Cr13 25 |
H:不锈钢 Y:钴基硬质合金钢 H:Stainless steel Y:Co-based carbide alloy steel |
铝青铜 Al bronze |
柔性石墨 Flexible graphite PTFE |
优质碳钢 High-grade carbori steel |
可锻铸铁 Forgeable |

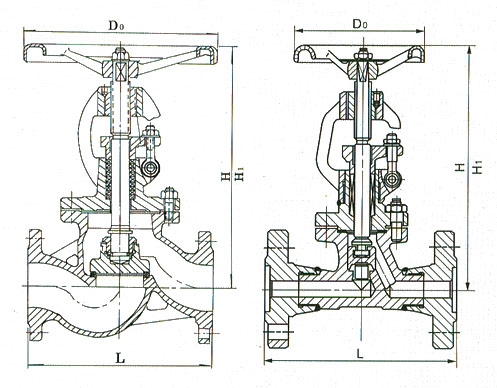

七、外形尺寸和重量:
型号 |
公称压力 PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
重量
(Kg) | ||||||||
L |
D |
D1 |
D2 |
b |
Z-ød |
H |
H1 |
Do | ||||
J41H-16C
J41H-16P
J41H-16R |
1.6 |
10 |
130 |
90 |
60 |
40 |
14 |
4-ø14 |
198 |
207 |
120 |
4.8 |
15 |
130 |
95 |
65 |
45 |
16 |
4-ø14 |
218 |
228 |
120 |
4.9 | ||
20 |
150 |
105 |
75 |
55 |
16 |
4-ø14 |
258 |
272 |
140 |
7.0 | ||
25 |
160 |
115 |
85 |
65 |
16 |
4-ø14 |
275 |
292 |
160 |
8.7 | ||
32 |
190 |
135 |
100 |
78 |
18 |
4-ø18 |
280 |
308 |
160 |
11.8 | ||
40 |
200 |
145 |
110 |
85 |
18 |
4-ø18 |
330 |
354 |
200 |
15.9 | ||
50 |
230 |
160 |
125 |
100 |
18 |
4-ø18 |
350 |
380 |
240 |
23.1 | ||
65 |
290 |
180 |
145 |
120 |
18 |
4-ø18 |
400 |
428 |
240 |
27.9 | ||
80 |
310 |
195 |
160 |
135 |
20 |
8-ø18 |
355 |
390 |
280 |
30.1 | ||
100 |
350 |
215 |
180 |
155 |
20 |
8-ø18 |
415 |
460 |
280 |
41.7 | ||
125 |
400 |
245 |
210 |
185 |
22 |
8-ø18 |
460 |
520 |
320 |
62.7 | ||
150 |
480 |
280 |
240 |
210 |
24 |
8-ø23 |
510 |
580 |
360 |
89.8 | ||
200 |
600 |
335 |
295 |
265 |
26 |
12-ø23 |
710 |
806 |
400 |
210 | ||
250 |
650 |
400 |
355 |
320 |
28 |
12-ø26 |
|
880 |
720 |
| ||
300 |
750 |
455 |
410 |
370 |
28 |
16-ø26 |
|
995 |
800 |
|
型号 |
公称压力
PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
重量
(Kg) | ||||||||
L |
D |
D1 |
D2 |
b |
Z-ød |
H |
H1 |
Do | ||||
J41H-25
J41H-25P
J41H-25R |
2.5 |
10 |
130 |
90 |
60 |
40 |
16 |
4-ø14 |
198 |
207 |
120 |
4.9 |
15 |
130 |
95 |
65 |
45 |
16 |
4-ø14 |
233 |
241 |
120 |
5.0 | ||
20 |
150 |
105 |
75 |
55 |
16 |
4-ø14 |
275 |
285 |
140 |
6.9 | ||
25 |
160 |
115 |
85 |
65 |
16 |
4-ø14 |
285 |
300 |
160 |
7.4 | ||
32 |
180 |
135 |
100 |
78 |
18 |
4-ø18 |
302 |
327 |
180 |
8.5 | ||
40 |
200 |
145 |
110 |
85 |
18 |
4-ø18 |
355 |
385 |
200 |
12.5 | ||
50 |
230 |
160 |
125 |
100 |
20 |
4-ø18 |
362 |
397 |
240 |
16 | ||
65 |
290 |
180 |
145 |
120 |
22 |
8-ø18 |
325 |
345 |
280 |
25 | ||
80 |
310 |
195 |
160 |
135 |
22 |
8-ø18 |
369 |
420 |
280 |
30 | ||
100 |
350 |
230 |
190 |
160 |
24 |
8-ø23 |
370 |
425 |
320 |
34.5 | ||
125 |
400 |
270 |
220 |
188 |
28 |
8-ø25 |
558 |
608 |
400 |
89 | ||
150 |
480 |
300 |
250 |
218 |
30 |
8-ø25 |
611 |
692 |
400 |
98 | ||
200 |
600 |
360 |
310 |
278 |
34 |
12-ø25 |
721 |
806 |
400 |
170 | ||
250 |
650 |
425 |
370 |
332 |
36 |
12-ø30 |
|
880 |
720 |
446 | ||
300 |
750 |
485 |
430 |
390 |
40 |
16-ø34 |
|
995 |
800 |
654 | ||
J41H-40
J41H-40P
J41H-40R |
4.0 |
15 |
130 |
95 |
65 |
45 |
16 |
4-ø14 |
220 |
230 |
120 |
5 |
20 |
150 |
105 |
75 |
55 |
16 |
4-ø14 |
262 |
275 |
140 |
7 | ||
25 |
160 |
115 |
85 |
65 |
16 |
4-ø14 |
280 |
295 |
160 |
8.7 | ||
32 |
190 |
135 |
100 |
78 |
18 |
4-ø18 |
280 |
308 |
160 |
11.6 | ||
40 |
200 |
145 |
110 |
85 |
18 |
4-ø18 |
330 |
354 |
200 |
15.6 | ||
50 |
230 |
160 |
125 |
100 |
20 |
4-ø18 |
350 |
380 |
240 |
22.6 | ||
65 |
290 |
180 |
145 |
120 |
22 |
8-ø18 |
400 |
420 |
280 |
32.9 | ||
80 |
310 |
195 |
160 |
135 |
22 |
8-ø18 |
430 |
462 |
320 |
43 | ||
100 |
350 |
230 |
190 |
160 |
24 |
8-ø23 |
465 |
506 |
360 |
58.8 | ||
125 |
400 |
270 |
220 |
188 |
28 |
8-ø25 |
505 |
556 |
400 |
82 | ||
150 |
480 |
300 |
250 |
218 |
30 |
8-ø25 |
611 |
692 |
400 |
97.6 | ||
200 |
600 |
375 |
320 |
282 |
38 |
12-ø30 |
722 |
831 |
400 |
175 | ||
J41H-64
J41H-64P
J41H-64R |
6.4 |
15 |
170 |
105 |
75 |
55 |
18 |
4-ø14 |
195 |
210 |
140 |
10 |
20 |
190 |
125 |
90 |
68 |
20 |
4-ø18 |
228 |
258 |
160 |
12 | ||
25 |
210 |
135 |
100 |
78 |
22 |
4-ø18 |
250 |
275 |
180 |
14.5 | ||
32 |
230 |
150 |
110 |
82 |
24 |
4-ø23 |
325 |
355 |
200 |
19 | ||
40 |
260 |
165 |
125 |
95 |
24 |
4-ø23 |
360 |
395 |
240 |
25 | ||
50 |
300 |
175 |
135 |
105 |
26 |
4-ø23 |
410 |
450 |
280 |
35 | ||
65 |
340 |
200 |
160 |
130 |
28 |
8-ø23 |
450 |
494 |
320 |
48 | ||
80 |
380 |
210 |
170 |
140 |
30 |
8-ø23 |
485 |
531 |
360 |
56 | ||
100 |
430 |
250 |
200 |
168 |
32 |
8-ø25 |
537 |
588 |
400 |
125 |
订货须知:
一、①J41W截止阀产品名称与型号②J41W截止阀口径③J41W截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的J41W截止阀型号,请按J41W截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
