一、产品[BQ41保温夹套球阀]详细资料:
该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。保温球阀适用沥青，力求搅拌机，重油管路上启闭用。
保温球阀具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
设计标准：ASME B 16.34、GB/T12224
结构长度：ASME B 16.10、GB/T12221
连接法兰：ASME B 16.5、JB/T 79
试验和检验：JB/T9092、API 598
|
二、BQ41保温夹套球阀性能规范： |
|
内容 |
API系列 |
GB系列 |
|
设计规范 |
API 6D |
GB12237 |
|
压力温度等级 |
ANSI B16.34 |
GB9113 |
|
结构长度 |
SDV标准 |
SDV标准 |
|
法兰型式尺寸 |
ANSI B16.5 |
JB/T79-94 |
|
对焊接端 |
ANSI B16.25 |
GB 12224 |
|
检验与试验 |
API 598 |
GB 13927 | |
|
三、BQ41保温夹套球阀主要零件材料： |
|
零件名称 |
CF8系列 |
CF3系列 |
CF8M系列 |
CF3M系列 |
WCB系列 |
|
阀体 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
球体 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
阀座 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
阀座支座 |
304 |
304L |
316 |
316L |
25 |
|
O形圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
阀杆 |
F304 |
F304L |
316 |
F316L |
1Cr13 |
|
填料 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
阀杆轴承 |
PTFE+304 |
PTFE+304L |
PTFE+316 |
PTFE+316L |
PTFE+304 |
|
填料压环 |
304 |
304L |
316 |
316L |
1Cr13 |
|
夹套 |
304 |
304L |
316 |
316L |
25 |
|
夹套接管 |
304 |
304L |
316 |
316L |
1Cr13 | |
|

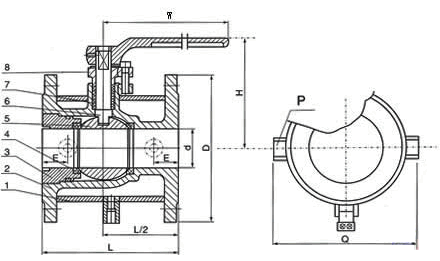

四、BQ41保温夹套球阀主要外形尺寸： |
| 1.6MPa主要连接尺寸及重量 |
|
尺寸 |
in |
3/4″ |
1″ |
1-1/2″ |
2″ |
3″ |
4″ |
6″ |
8″ |
|
DN |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
L |
mm |
117 |
127 |
165 |
178 |
229 |
254 |
292 |
330 |
|
H |
mm |
101 |
106 |
125 |
135 |
193 |
265 |
355 |
410 |
|
W |
mm |
160 |
160 |
230 |
230 |
400 |
650 |
1050 |
1050 |
|
E |
mm |
58.5 |
63.5 |
62.5 |
68 |
82 |
83 |
95 |
100 |
|
P |
in |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
|
法兰规格 |
mm |
40 |
50 |
65 |
80 |
150 |
200 |
250 |
350 |
|
重量 |
kg |
4 |
6.5 |
9 |
13 |
23 |
38 |
98 |
168 | |
| 2.5-4.0MPa主要连接尺寸及重量 |
|
尺寸 |
in |
3/4″ |
1″ |
1-1/2″ |
2″ |
3″ |
4″ |
6″ |
8″ |
|
DN |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
L |
mm |
117 |
127 |
165 |
178 |
229 |
254 |
292 |
330 |
|
H |
mm |
101 |
106 |
125 |
135 |
193 |
265 |
355 |
410 |
|
W |
mm |
160 |
160 |
230 |
230 |
400 |
650 |
1050 |
1050 |
|
E |
mm |
58.5 |
63.5 |
62.5 |
68 |
82 |
83 |
95 |
100 |
|
P |
in |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
|
法兰规格 |
mm |
40 |
50 |
65 |
80 |
150 |
200 |
250 |
350 |
|
重量 |
kg |
4 |
6.5 |
9 |
13 |
23 |
38 |
98 |
168 | |
| 150Lb主要连接尺寸及重量 |
|
尺寸 |
in |
3/4″ |
1″ |
1-1/2″ |
2″ |
3″ |
4″ |
6″ |
8″ |
|
DN |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
L |
mm |
117 |
127 |
165 |
178 |
229 |
254 |
292 |
330 |
|
H |
mm |
101 |
106 |
125 |
135 |
193 |
265 |
355 |
410 |
|
W |
mm |
160 |
160 |
230 |
230 |
400 |
650 |
1050 |
1050 |
|
E |
mm |
58.5 |
63.5 |
62.5 |
68 |
82 |
83 |
95 |
100 |
|
P |
in |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
|
法兰规格 |
mm |
1-1/2″ |
2″ |
2-1/2″ |
3″ |
6″ |
8″ |
10″ |
14″ |
|
重量 |
kg |
4 |
6.5 |
9 |
13 |
23 |
38 |
98 |
168 | |
| 300Lb主要连接尺寸及重量 |
|
尺寸 |
in |
3/4″ |
1″ |
1-1/2″ |
2″ |
3″ |
4″ |
6″ |
8″ |
|
DN |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
L |
mm |
117 |
127 |
165 |
178 |
229 |
254 |
292 |
330 |
|
H |
mm |
101 |
106 |
125 |
135 |
193 |
265 |
355 |
410 |
|
W |
mm |
160 |
160 |
230 |
230 |
400 |
650 |
1050 |
1050 |
|
E |
mm |
58.5 |
63.5 |
62.5 |
68 |
82 |
83 |
95 |
100 |
|
P |
in |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
NPT3/4 |
|
法兰规格 |
mm |
1-1/2″ |
2″ |
2-1/2″ |
3″ |
6″ |
8″ |
10″ |
14″ |
|
重量 |
kg |
5 |
7.5 |
13 |
18 |
35 |
61 |
124 |
208 | |
|
■安装说明: |
|
|
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。
订货须知：
一、①保温球阀产品名称与型号②保温球阀口径③保温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的保温球阀型号，请按保温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.czkst.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。 |
