Q41F不锈钢软密封球阀

一、产品【Q41F系列不锈钢软密封球阀】详细资料：

■产品简介:

球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。

二、Q41F系列不锈钢软密封球阀技术规范：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

三、Q41F系列不锈钢软密封球阀性能规范：

型号	公称压力 (MPa)	试验压力(MPa)			工作温度	适用介质
		强度(水)	密封(水)	低压密封空气(水)
Q41F-16C	1.6	2.4	1.8	0.6	≤150℃	蒸汽、油、水
Q41F-16P(R)						酸、碱类
Q41F-25	2.5	3.3	2.8			蒸汽、油、水
Q41F-25P(R)						酸、碱类
Q41F-40	4.0	4.4	4.4			蒸汽、油、水
Q41F-40P(R)						酸、碱类

四、Q41F系列不锈钢软密封球阀主要零件材料：

零件名称	材料
零件名称	C	P	R
左右阀体	WCB	ZG1Cr18Ni9Ti	ZGoCr18Ni12MoTi
球体	2Cr13	1Cr18Ni9Ti	OCr18Ni12Mo2Ti
阀杆	2Cr13	1Cr18Ni9Ti	OCr18Ni12Mo2Ti
密封圈	增强聚四氟乙烯	增强聚四氟乙烯	增强聚四氟乙烯
填料	四氟乙烯	四氟乙烯	四氟乙烯
适用介质	水、油品、气	硝酸类	醋酸类
适用温度	－20℃～150℃

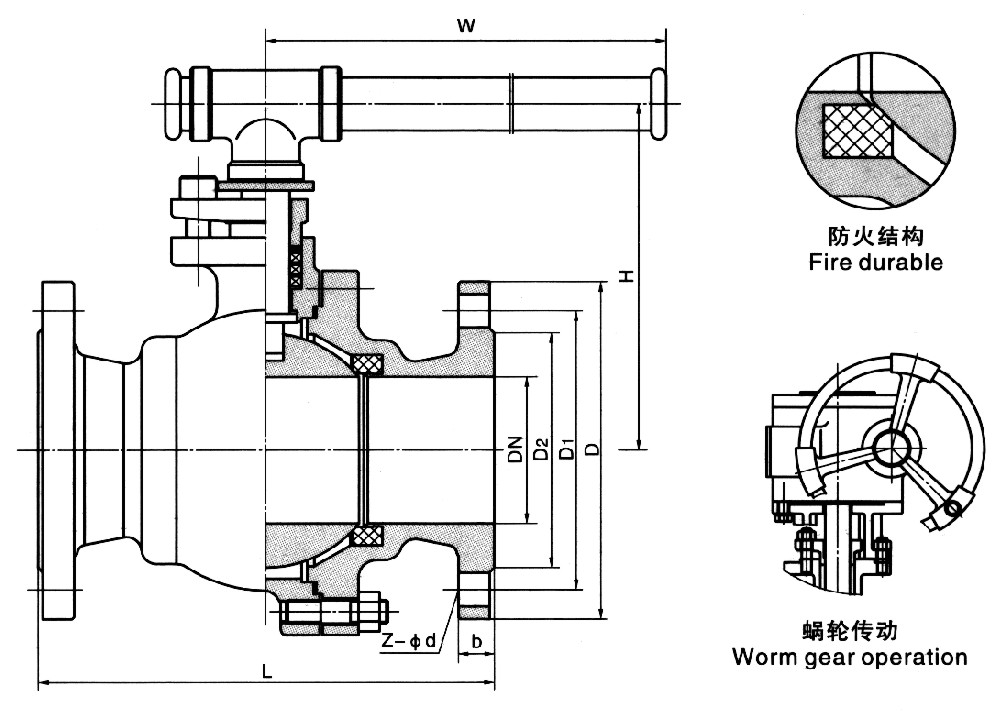

五、Q41F系列不锈钢软密封球阀主要外形尺寸：

公称压力	公称通径	尺寸（mm）								重量
Lb	DN（in）	L	D	D₁	D₂	B	Z-?d	H	L₀	kg
Q41F-16C Q41F-16P(R)	15	108	95	65	45	14	4-?14	59	130	2.3
	20	117	105	75	55	14	4-?14	63	130	3.0
	25	127	115	85	65	14	4-?14	75	160	4.5
	32	140	135	100	78	16	4-?18	85	160	5.7
	40	165	145	110	85	16	4-?18	95	230	7.0
	50	178	160	125	100	16	4-?18	107	230	9.5
	65	190	180	145	120	18	4-?18	142	400	15
	80	203	195	160	135	20	8-?18	152	400	19
	100	305	215	180	155	20	8-?18	178	700	33
	125	356	245	210	185	22	8-?18	252	1100	58
	150	394	280	240	210	24	8-?23	272	1100	93
	200	457	335	295	265	26	12-?23	342	1500	160
	250	533	405	355	320	30	12-?25	495	-	240
	300	610	460	410	375	30	12-?25	580	-	390
	350	686	520	470	435	34	16-?25	625	-	510
	400	762	580	525	485	36	16-?30	720	-	750
	500	914	705	650	608	44	20-?34	840	-	1190
	600	1067	840	770	718	48	20-?41	1050	-	2100
	700	1245	910	840	788	50	24-?41	1150	-	3000

公称压力	公称通径	尺寸（mm）								重量
Lb	DN（in）	L	D	D₁	D₂	B	Z-?d	H	L₀	kg
Q41F-25 Q41F-25C Q41F-25P(R)	15	140	95	65	45	16	4-?14	59	130	2.5
	20	152	105	75	55	16	4-?14	63	130	3.5
	25	165	115	85	65	16	4-?14	75	165	5.4
	32	180	135	100	78	18	4-?18	85	180	6.8
	40	190	145	110	85	18	4-?18	95	190	8.4
	50	216	160	125	100	20	4-?18	107	216	11.4
	65	241	180	145	120	22	8-?18	142	241	18
	80	283	195	160	135	22	8-?18	152	283	22.8
	100	305	230	190	160	24	8-?23	178	305	39.6
	125	381	270	220	188	28	8-?25	252	381	69.6
	150	403	300	250	218	30	8-?25	272	403	102
	200	502	360	310	278	34	12-?25	342	502	192
	250	568	425	370	332	36	12-?30	495	568	288
	300	648	485	430	390	40	16-?30	580	648	468
	350	762	550	490	448	44	16-?34	625	762	587
	400	838	610	550	505	48	-16?34	720	838	863
	500	991	730	660	610	52	20-?41	840	991	1369
	600	1143	840	770	718	56	20-?41	1050	1143	2415
	700	1346	955	875	815	60	24-?48	1150	1346	3430

公称压力	公称通径	尺寸（mm）								重量
Lb	DN（in）	L	D	D₁	D₂	B	Z-?d	H	L₀	kg
Q41F-40 Q41F-40C Q41F-40P(R)	15	140	95	65	45	16	4-?14	59	130	2
	20	152	105	75	55	16	4-?14	63	130	4.2
	25	165	115	85	65	16	4-?14	75	160	6.2
	32	180	135	1000	78	18	4-?18	85	160	7.5
	40	190	145	110	85	18	4-?18	95	230	10.5
	50	216	160	125	100	20	4-?18	107	230	14.5
	65	241	180	145	120	22	8-?18	142	400	23.5
	80	283	195	160	135	22	8-?18	152	400	30
	100	305	230	190	160	24	8-?23	178	700	55
	125	381	270	220	188	28	8-?25	252	1100	81
	150	403	300	250	218	30	8-?25	272	1500	118
	200	502	375	320	282	38	12-?30	398	-	244
	250	568	445	385	345	42	12-?34	495	-	482
	300	648	510	450	408	46	16-?34	580	-	615
	350	762	570	510	465	52	16-?34	625	-	930
	400	838	655	585	535	58	16-?41	720	-	1100
	500	991	755	670	612	62	20-?48	840	-	2030
	600	1143	890	795	730	62	20-?54	1050	-	2850
	700	1346	995	900	835	68	24-?54	1150	-	4250

公称压力	公称通径	尺寸（mm）								重量
Lb	DN（in）	L	D	D₁	D₂	B	Z-?d	H	L₀	kg
Q41F-64 Q41F-64C Q41F-64P(R)	15	165	105	75	55	18	4-?14	59	130	3.1
	20	190	125	90	68	20	4-?18	63	130	4.9
	25	216	135	100	78	22	4-?18	75	160	7.2
	32	229	150	110	82	24	4-?23	85	160	8.7
	40	241	165	125	95	24	4-?23	95	230	12.1
	50	292	175	135	105	26	4-?23	107	230	16.7
	65	330	200	160	130	28	8-?23	142	400	28.2
	80	356	210	170	140	30	8-?23	152	400	36
	100	432	250	200	168	32	8-?25	178	700	66
	125	508	295	240	202	36	8-?30	252	1100	98
	150	559	340	280	240	38	8-?34	272	1500	142
	200	660	405	345	300	44	12-?34	398	-	286.8
	250	787	470	400	352	48	12-?41	445	-	540
	300	838	530	460	412	54	16-?41	515	-	780
	350	889	595	525	475	60	16-?41	550	-	1000
	400	991	670	585	525	66	16-?48	615	-	1300
	500	1194	800	705	640	70	20-?54	810	-	2100
	600	1397	930	820	750	76	20-?58	845	-	3400
	700	1700	-	-	-	-	-	1089	-	5000

■安装说明:

1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。

订货须知：
一、①国际软密封球阀产品名称与型号②国际软密封球阀口径③国际软密封球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的国际软密封球阀型号，请按国际软密封球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.czkst.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
