液体膨胀式疏水阀

品牌	凯斯特	型号	CS44H-16C-DN150
材质	铸钢	连接形式	法兰
种类	液体膨胀式	公称通径	150（mm）
适用介质	蒸汽	压力环境	常压
工作温度	常温	标准	国标
流动方向	单向	驱动方式	蒸汽

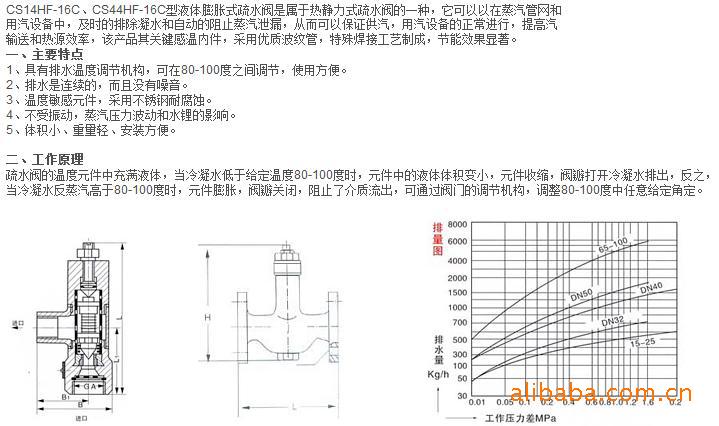

三、主要外型及连接尺寸

型号	公称通径DN（mm）	A	B	C	型号	公称通径DN（mm）	L	H	D	D1	D2	b	f	Z-Φd
CS14F H-16/25/40C	15	170	88	35	CS44F H-16/25/40C	15	150	195	95	65	45	14	2	4-Φ14
	20	170	88	35		20	150	205	105	75	55	14	2	4-Φ14
	25	180	90	42		25	160	215	115	85	65	14	2	4-Φ14
	32	190	95	48		32	200	230	135	100	78	16	2	4-Φ18
	40	210	105	55		40	230	250	145	110	85	16	3	4-Φ18
	50	210	108	55		50	230	270	160	125	100	16	3	4-Φ18
