一、产品[X43F46衬氟旋塞阀]详细资料
结构特点
我公司生产的衬氟旋塞阀基本系列有两类：
1、X43F4型：特殊设计的阀座衬套(PTFE或对位聚苯)与钢 制塞体组成的密封副；塞体为不锈钢(不衬)。
2、X43F46型：全部阀全、塞体通道表面内衬FEP。以及 根据上述基本型式扩展而至的内衬PFA，PCTFE和使温度可达 300。C，用于镶嵌阀座的对位聚苯新材料以满足各种工况需要。
X43F4和X43F46型自润滑旋塞阀具有独特的摇臂调节装置和理想的旋塞锥角设计，密封性能好，使用寿命长，具有进出 口端同时密封的优点，在整个工作过程中密封副磨擦系数小， 塞体运转灵活，永远不需润滑。
二、设计规范
遵循GB 12240，API 599，API 6D标准。
三、驱动方式
手动、电动、蜗轮传动。
四、技术数据和性能参数Technical data and performance parameter：
公称压力:Nominal pressure: 1.0 Mpa, 1.6 Mpa, 2.5 Mpa, 4.0MPa(ANSI Class 125, 150lb, 300lb)
规格Nominal size: DN15~DN300 (1/2”-8”)
结构长度Face to face dimension: DIN3202, ANSI B16.10 or on client’s design
法兰连接尺寸Flange connection dimension: DIN2501, ANSIB16.5 or on client’s design
测试标准Pressure test: API 598, API6D
适用温度Suitable temperature: -40℃~180℃
适用介质Suitable medium: This plug valve can be applied in various concentrations of Acid, Alkali, Aqua regia and strong chloridizing etc (except the high-temperature melting alkali metals, element fluorine & chlorine-trifluoride).
操作方式operation style: Handwheel, bevel gear, electric, pneumatic. |
五、主要零件材料 Main parts material：
|
零件名称 Part name |
材质 Material |
|
阀体Body |
Cast steel /Cast iron lined with FEP |
|
旋塞Plug |
Cast steel/Cast iron lined with FEP |
|
阀杆Stem |
Stainless steel |
|
阀盖Bonnet |
Cast steel /Cast iron lined with FEP |
|
调节螺丝Adjusting screw |
Stainless steel |
|
调节垫片Adjusting washer |
Stainless steel+PTFE |
|
手柄Lever |
Cast steel | |
六、主要性能规范：
|
公称压力
Nominal pressure |
试验压力
Test pressure |
工作压力
working pressure |
工作温度
working temperature |
|
强度 |
密度 |
|
10Kgf/Cm2 |
10Kgf/Cm2 |
15Kgf/Cm2 |
10Kgf/Cm2 |
-50~120 | |

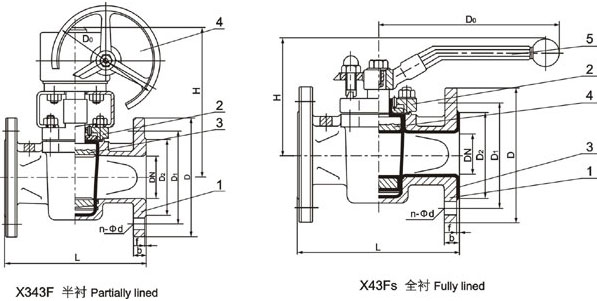

七、主要外形尺寸及连接尺寸 Main outline dimensions and connection dimensions：
|
公称通径 |
长度 |
法兰外径(D) |
螺孔中心圆直径(D1) |
连接凸出部分直径 |
法兰厚度(b) |
螺孔直径(d) |
螺孔数量(Z) |
重量(KG) |
|
20 |
150 |
105 |
75 |
55 |
16 |
14 |
4 |
4 |
|
25 |
160 |
115 |
85 |
65 |
16 |
14 |
4 |
5 |
|
32 |
170 |
135 |
100 |
78 |
18 |
18 |
4 |
7 |
|
40 |
180 |
145 |
110 |
85 |
18 |
18 |
4 |
9 |
|
50 |
210 |
160 |
125 |
100 |
20 |
18 |
4 |
12 |
|
65 |
220 |
180 |
145 |
120 |
20 |
18 |
4 |
18 |
|
80 |
250 |
195 |
160 |
135 |
22 |
18 |
4 |
25 |
|
100 |
275 |
215 |
180 |
155 |
22 |
18 |
8 |
35 |
|
125 |
310 |
245 |
210 |
185 |
24 |
18 |
8 |
47 |
|
150 |
350 |
280 |
240 |
210 |
24 |
23 |
8 |
58 | |
※以上重量仅供参考,如有少量误差,属正常情况.
