气、电动衬氟胶阀

Q941F46衬氟电动球阀

一、产品【Q941F46电动衬氟球阀】详细资料：

产品介绍：

Q941F46电动衬氟球阀采用氟塑料衬里，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.本厂球阀系列为Q941型,为对开二片结构形式.

1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。

2、球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性。

3、采用全塑料衬里工艺，耐介质的强腐蚀。

设计规范：

遵循GB/T 12237，API 6D标准

驱动方式：

手动、蜗轮转动、气动、电动

二、技术参数和性能

DEYO系列电动执行机构技术参数		阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6MPa
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	WCB,不锈钢
动作范围	0～90°±5°	阀体材质	球墨铸铁、碳钢、304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	碳钢,304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO
手动操作	附带手柄操作	温度	50℃～180℃
限位	电气、机械二重限位	适用介质	硝酸类、醋酸类、碱类、强氧化性介质等
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	硝酸类、醋酸类、碱类、强氧化性介质等
输入信号	0-10，1-5VDC/4-20mA(智能型)	特点	耐酸碱，密封性能好、阻力小、动作稳定

三、Q941F46衬氟电动球阀 电动衬氟球阀主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	CF8	CF8M	CF3	CF3M	CF8
2	球体/阀杆	WCB	CF8	CF8M	CF3	CF3M	CF8
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
7	螺栓	35		Cr17Ni2		1Cr18Ni2
8	紧固螺母	45		0Cr18Ni9		0Cr18Ni9
9	操作手柄			WCB		WCB

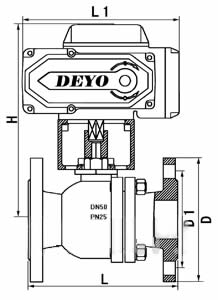

四、Q941F46衬氟电动球阀 电动衬氟球阀主要外形和连接尺寸

公称通经		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	140	105	75	55	2	16	4-φ14
25	1	150	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	180	145	110	85	3	18	4-φ18
50	2	200	160	125	100	3	20	4-φ18
65	5/2	220	180	145	120	3	20	4-φ18
80	3	250	195	160	135	3	22	4-φ18
100	4	280	215	180	155	3	22	8-φ18
125	5	320	245	210	185	3	24	8-φ18
150	6	360	280	240	210	3	24	8-φ23
200	8	457	335	295	265	3	26	8-φ23
250	10	533	390	350	320	3	28	12-φ23
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	130	105	75	55	2	16	4-φ14
25	1	140	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	222	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	8-φ18
100	4	305	215	180	155	3	24	8-φ18
125	5	356	245	210	185	3	26	8-φ18
150	6	394	280	240	210	3	28	8-φ23
200	8	457	335	295	265	3	30	12-φ23

订货须知：
一、①衬氟电动球阀产品名称与型号②衬氟电动球阀口径③衬氟电动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的衬氟电动球阀型号，请按衬氟电动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
