H42Y/W高温高压升降止回阀

一、产品[H42Y/W高温高压升降止回阀]详细资料

产品用途:H42Y、H42W 型升降立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。H42Y升降式高压止回阀由上、下阀体用法兰连接阀门阀瓣、阀座密封面堆焊司太立合金。制造和验收条件按JB450的规定。

结构特点:

1、上、下阀体用法兰连接

2、制造和验收条件按JB450的规定。

3、高压升降式止回阀的阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

4、高压升降式止回阀的高温耐压部件采用优质耐热合金钢制造，安全可靠，性能稳定，使用寿命长。高压升降式止回阀已被广泛使用于各种化工、冶金、钢铁等行业的高压管路上。

二、主要性能规范

型号	公称压力（MPa)	试验压力（MPa）		工作压力（MPa）
型号	公称压力（MPa)	密封	强度	工作压力（MPa）
H42Y-160C/320C	16 32	17.6 35.2	24 48	16 32
H42W-220R/320R	22 32	24.2 35.2	33 48	22 32

三、主要零件材料及适用工况

	阀体、阀盖、阀心	阀杆螺母	填料	适用温度(°C)	适用介质
C	WCB 硬质合金	35#	不锈钢垫	<=200	氮、氢、氨
P	ZGCr18Ni12mo2Ti	ZGCr18Ni12Mo2Ti	不锈钢垫	<=200	尿素、甲胺液

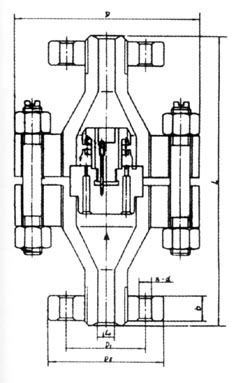

四、主要外型尺寸

型号	公称压力PN（MPa）	公称通径(DN)	D	D1	D2	d0	b	n-d	L	重量(kg)
H42H/W-160 220C/R/Ti	16.0 22.0	10	135	60	95	12	20	3-18	232	12
		15	175	60	95	15	20	3-18	288	12
		25	190	68	105	23	20	3-18	325	29
		32	210	80	115	29	22	4-18	350	43
		40	265	115	165	39	28	6-26	460	95
		50	330	115	165	48	32	6-26	505	115
		65	360	145	200	61	40	6-29	564	156
		80	390	170	225	74	50	6-33	700	246
		100	430	195	260	93	60	6-36	750	292
		125	460	235	300	119	75	8-39	789	351
		150	500	255	330	136	78	8-42	840	374
		200	550	315	400	165	90	8-48	900	480
H42Y/W-320C/R/Ti	32.0	10	135	60	95	10	20	3-18	232	12.2
		15	175	68	105	17	20	3-18	288	12.2
		25	190	80	115	23	22	4-18	325	33.1
		32	210	115	165	29	25	4-22	350	46
		40	265	115	165	42	32	6-26	460	110
		50	330	145	200	53	40	6-29	505	130
		65	360	170	225	68	50	6-33	564	211
		80	390	195	260	85	60	6-36	700	341
		100	430	235	300	103	75	8-39	750	380
		125	460	255	330	120	78	8-42	789	435
		150	500	315	400	136	90	8-48	840	463
		200	550	380	480	165	110	8-55	900	502

订货须知：
一、①高温高压升降止回阀产品名称与型号②高温高压升降止回阀口径③高温高压升降止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的国际软密封球阀型号，请按高温高压升降止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
