Q641F46气动衬氟球阀
一、气动衬氟球阀的详细介绍
Q641F46型气动衬氟球阀概述
Q641F46系列气动衬氟球阀是为各种强腐蚀性介质管路的自动启闭控制而设计的,广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门设备最理想的选择之一。
Q641F46系列气动衬氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
气动球阀是由双(单)作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。
二、工作原理
    当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°。
    □气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。
    □回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置。
    □定位器可调节阀门管道流量。
三、气动执行器主要技术参数



气动执行器
型号
QW系列、AT系列、AW系列
气源压力
0.4 ~ 0.8 MPa
最大回转角度
90°~92°
回信器
AC220V  AC110V  DC24V
控制信号
电信号:0~0Ma  4 ~20Ma   气信号:0.02 ~0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ~ +90℃
四、主要性能规范
型 号
公称压力
PN(MPa)
试验压力Ps(MPa)
工作温度
(℃)
适用介质
壳体
密封
Q641F461.0
1.0
1.5
1.1
-50~450
(不同工况温度,选用不同的材质)

水、石油、天然气、酸类等
Q641F46-1.6
1.6
2.4
1.76
/
/
/
/
五、阀体主要零件材料
零件名称
阀体
球芯
阀座
阀杆
填料
支架
连接轴
Q641F46
铸钢、不锈钢
不锈钢+聚四氟
聚四氟
2Cr13
柔性石墨
铸钢、不锈钢
铸钢
六、气动执行器主要部件材料
零件名称
缸体
端盖
活塞
O型圈
指示轴
螺栓
QW系列
AT系列
铝合金型材
(硬质阳极氧化)
压铸铝合金
(环氧树脂喷涂)
压铸铝
(镀镍磷合金)
NBR
Q641F46型气动球阀

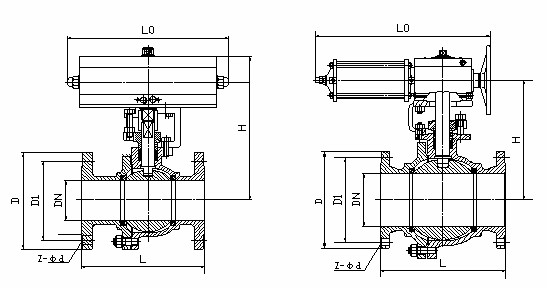

七、主要外形尺寸                                        (单位;mm)
DN
L
H
D
D1
L0
Z-φd
执行器型号
15
130
200
95
65
165
4-φ14
QW-TZ01/AT50D
20
140
204
105
75
165
4-φ14
QW-TZ01/AT50D
25
150
215
115
85
165
4-φ14
QW-TZ01/AT63D
32
165
240
135
100
225
4-φ18
QW-TZ02/AT63D
40
180
265
145
110
225
4-φ18
QW-TZ02/AT75D
50
200
275
160
125
225
4-φ18
QW-TZ02/AT75D
65
220
379
180
145
245
4-φ14/4-φ18
QW-TZ03/AT88D
80
250
390
195
160
330
8-φ18
QW-TZ04/AT100D
100
280/320
416
215/230
180/190
330
8-φ18/8-φ23
QW-TZ04/AT115D
125
320/381
542
245/270
210/220
380
8-φ18/8-φ25
QW-TZ05/AT145D
150
360/400
572
280/300
240/250
380
8-φ23/8-φ25
QW-TZ06/AT160D
200
400/500
736
335/360
295/310
440
12-φ25/12-φ25
AW17
250
530/568
926
405/425
355/370
580
12-φ25/12-φ30
AW20
300
600/648
1059
460/485
410/430
715
12-φ25/16-φ30
AW28
350
550/762
1127
520/550
470/490
875
16-φ25/16-φ34
AW28
400
600/838
1398
580/610
525/550
995
16-φ30/16-φ34
AW35
