Q347F美标固定球阀

Q347F-A105美标固定球阀

产品执行标准

产品规范	设计规范	结构长度	连接法兰	试验与检验	产品标识	供货规范
产品规范	API 608 API 6D	ANSI B16.10 API 6D	ANSI B16.5	API 598 API 6D	MSS SP-25 API 6D	API 608 API 6D

产品性能规范

公称压力	150Lb	300Lb	400Lb	600Lb
壳体试验压力	3.1	7.5	10.2	15.0
密封试验 (液)	2.2	5.5	7.48	11.0
密封试验(气)	O.5～O.7
适用介质	C P R 水、油品、蒸汽硝酸类醋酸类
适用温度	≤ 200℃

主要零件材料

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A316-CF8	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座		PTFE/增强
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧		3vc-7/17—49H
0形圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

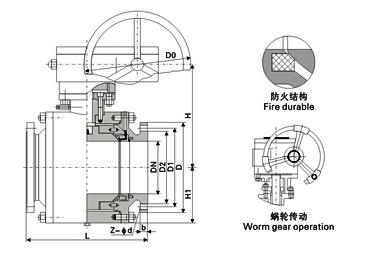

主要外形和连接尺寸 CLASS 150 A1B(3)41,(3)47,(3)67F(N.PPL).IP.R.V) 单位 Unit：mm

DN	主要外形尺寸和连接尺寸												WT	备注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	备注
1/2″	13	108	-	89	60.5	35	11.2	1.6	4-16	-	59	130	2.3	浮动球
3/4″	19	117	-	98	70	43	11.2	1.6	4-16	-	63	130	3.0
1″	25	127	-	108	79.5	51	11.2	1.6	4-16	-	75	160	4.5
11/2″	38	165	190	127	98.5	73	14-3	1.6	4-16	-	95	230	7.0
2″	51	178	216	152	120.5	92	15.9	1.6	4-19	-	107	230	9.5	固定球浮动球
21/2″	61	190	241	178	139.5	105	17.5	1.6	4-19	-	142	400	15.0
3″	76	203	283	190	152.5	127	19-1	1.6	4-19	-	152	400	19.0
4″	102	229	305	229	190.5	157	23.9	1.6	8-19	-	178	700	33.0
5″	127	356	-	254	216	186	23.9	1.6	8-22	-	252	1100	58.0
6″	52	394	457	279	241.5	216	54.5	1.6	8-22	-	272	1100	93.0
8″	203	457	521	343	298.5	270	58.6	1.6	8-22	-	342	1500	160.0
8″	203	457	521	343	298.5	270	28.6	1.6	8-22	-	398	600	180.0	固定球
10″	254	533	559	406	362	324	30.2	1.6	12-25	335	495	600	240.0
12″	305	610	635	482.6	431.8	381	31.8	1.6	12-25	385	580	800	390.0
14″	337	686	762	535	476	412.8	35	1.6	12-29	430	625	800	510.0
16″	387	162	838	597	539.5	469.9	36.6	1.6	16-29	470	720	800	750.0
20″	489	914	991	698	635	584.2	42.9	1.6	20-32	590	840	800	1190
24″	591	1067	1143	813	749.5	692.2	47.8	1.6	20-35	700	1050	800	2100
26″	686	1245	1346	927.1	836.6	800.1	71.4	1.6	28-35	780	1150	800	3000

CLASS 300 A3B(3)41,(3)47,(3)67F(N.PPL).IP.R.V)

DN	主要外形尺寸和连接尺寸												WT	备注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	备注
1/2″	13	140	-	95	66.5	35	14.2	1.6	4-16	-	59	130	2.5	浮动球
3/4″	19	152	-	117	82.5	43	15.9	1.6	4-19	-	63	130	3.5
1″	25	165	-	124	89	51	17.5	1.6	4-19	-	75	160	5.5
11/2″	38	190	190	156	114.5	73	20.7	1.6	4-22	-	95	230	10.5
2″	51	216	216	165	127	92	22.3	1.6	8-19	-	107	230	14.5	固定球浮动球
21/2″	61	241	241	190	149	105	25.4	1.6	8-22	-	142	400	23.5
3″	76	283	283	210	168	127	28.6	1.6	8-22	-	152	400	30.0
4″	102	305	305	254	200	157	31.8	1.6	8-22	-	178	700	55.0
5″	127	381	-	279	235	186	35	1.6	8-22	-	252	1100	81.0
6″	52	403	457	318	270	216	36.5	1.6	12-22	-	272	1100	118.0
8″	203	502	521	381	330	270	41.3	1.6	12-25	-	342	1500	200.00
8″	203	502	521	381	330	270	41.3	1.6	12-25	-	398	600	220.2
10″	254	568	559	444	387.5	324	17.7	1.6	16-29	335	495	600	365
12″	305	648	635	520.8	451	381	50.8	1.6	16-32	385	580	800	530
14″	337	762	762	584.2	514.5	412.8	53名	1.6	20-32	430	625	800	740	固定球
16″	387	838	838	647.8	571.5	469.9	57.2	1.6	20-35	470	720	800	1030
20″	489	991	991	774.8	685.8	58.2	63.5	1.6	24-35	590	840	800	1540
24″	591	1143	1143	914.4	812.8	692.2	69.8	1.6	24-41	700	1050	800	2600
28″	686	1346	1346	1035	939.8	800.1	85.9	1.6	28-44.5	780	1150	800	3900

主要外形和连接尺寸 CLASS 400 A4813)41,(3)47,(3)67F(N.PPL).IP.R.V) 单位 Unit：mm

DN	主要外形尺寸和连接尺寸												WT	备注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	备注
1/2″	13	165	165	95	66.5	35	14.3	6.4	4-16	-	59	130	6.5	浮动球
3/4″	19	190	190	117	82.5	43	15.9	6.4	4-19	-	63	160	9
1″	25	216	216	124	89	51	17.5	6.4	4-19	-	75	160	13
11/2″	38	241	241	156	114.5	73	22.3	6.4	4-22	-	95	230	16.5
2″	51	292	292	165	127	92	25.4	6.4	8-19	-	107	700	25	固定球浮动球
4″	102	406	406	254	200	157.2	35	6.4	8-25	-	178	700	66
6″	152	495	495	317.5	270	216	41	6.4	12-25	250	300	600	145
8″	203	597	597	381	330	269-8	47.8	6.4	12-28.5	294	374	800	250	固定球
10″	254	673	673	445	387.5	324	53.8	6.4	16-32	370	445	800	540
12″	305	762	762	521	451	38l	57	6.4	16-35	420	515	800	780
14″	337	826	826	584	514.5	413	60.5	6.4	20-35	460	550	800	1000
16″	387	902	902	648	571.5	470	63.5	6.4	20-38	505	615	800	1300
20″	489	1054	1054	775	686	584.2	69.8	6.4	24-41	630	810	800	2100
24″	591	1232	1232	915	812.8	692.2	76	6.4	24-48	685	845	800	3400
28″	686	1397	1397	1035	939.8	800	95.3	6.4	28-51	860	1087	800	5000

主要外形和连接尺寸 CLASS 600 A6B(3)41,(3)47,13)67F(N.PPL).IP.R.V) 单位 Unit：mm

DN	主要外形尺寸和连接尺寸												WT	备注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	备注
1/2″	13	165	165	95	56.5	35	14.3	6.4	4-16	-	59	160	7.5	浮动球
3/4″	19	190	190	117	82.5	43	15.9	6.4	4-19	-	63	160	10.5
1″	25	216	216	124	89	5l	17.5	6.4	4-19	-	75	230	14.5
11/2″	38	241	241	156	114.5	73	22.3	6.4	4-22	-	95	400	18.5
2″	51	292	292	165	127	92	25.4	6.4	8-19	-	107	700	25	固定球浮动球
4″	102	432	432	273	216	157.2	38	6.4	8-25	-	178	1100	76
6″	152	559	559	355.6	282.1	216	47.2	6.4	12-29	250	300	600	127
8″	203	660	660	419.5	349.2	269-8	55.7	6.4	12-32	294	374	800	350	固定
10″	254	787	787	508	431.8	324	63.5	6.4	16-35	370	445	800	660
12″	305	838	838	559	489	38l	66.5	6.4	20-35	420	515	800	820
14″	337	889	889	603.2	527	413	69.8	6.4	20-38	460	550	800	1130
16″	387	99l	991	686	603.2	470	76.2	6.4	20-41	505	615	800	1550
20″	489	1194	1194	818	724	584.2	89	6.4	24-44.5	630	810	800	2800
24″	591	1397	1397	940	838.2	692.2	101.6	6.4	24-51	825	1010	800	5300
28″	686	1549	1549	1073	965.2	800	111.3	6.4	28-55	970	1180	800	6500
