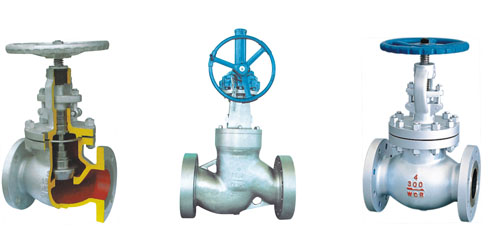

API截止阀

产品执行标准

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力 -温度	试验 -检验
ANSI B16.34、BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANIS B16.34	API 598

产品性能规范

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	1513	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料

体、盖、瓣	阀杆	密封面	垫片 (环)	填料	工作温度 (℃)	适用介质
WCB	2Cr13	13Cr STL 本体材料 PTFE 尼龙	增强柔性石墨 13Cr/柔性石墨 SFB-2 08软钢 F304 F316 F304L F316L	柔性石墨增强柔性石墨	≤425	水、蒸汽、油品
WC1	38CrMoA1 25Cr2Mov				≤450
WC6					≤540
WC9					≤570
C5C12					≤540
CF8	F304				≤600	硝酸、醋酸、尿素
CF3	F316
CF8M	F304L
CF3M	F316L

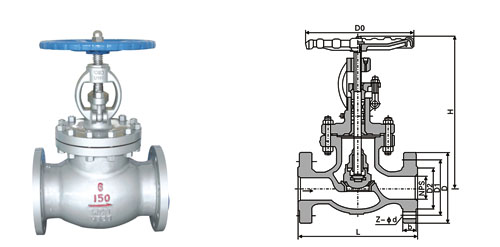

主要外形和连接尺寸 单位Unit：mm

磅级	规格		L	D	D1	D2	b	N-φd	D0	H	WT
150Lb	1/2″	mm	108	89	60.5	35	12	4-15	125	169	3.8
	1/2″	in	4.25	3.5	2.38	1.38	0.47	4-0.59	4.92	6.65	3.8
	3/4″	mm	117	98	70	43	12	4-15	125	180	4.2
	3/4″	in	4.61	3.86	2.76	1.69	0.47	4-0.59	4.92	7.08	4.2
	1″	mm	127	108	79.5	51	12	4-15	125	190	8
	1″	in	5	4.25	3.13	2	0.47	4-0.59	4.92	7.48	8
	1¹/2″	mm	165	127	98.5	73	14.3	4-16	180	347	13
	1¹/2″	in	6.5	5	3.88	2.87	0.56	4-0.62	7.09	13.66	13
	2″	mm	203	152	120.5	92	15.9	4-19	180	356	21
	2″	in	8.00	6.00	4.75	3.62	0.625	4-0.75	7.09	14	21
	2¹/2″	mm	216	178	139.5	105	17.5	4-19	240	381	30
	2¹/2″	in	8.5	7	5.50	4.12	0.69	4-0.75	9.45	15.00	30
	3″	mm	241	190	152.4	127	19.1	4-19	280	13	41
	3″	in	9.5	7.50	6	5	0.75	4-0.75	11.02	16.25	41
	4″	mm	292	229	190.5	157	24	8-19	280	500	64
	4″	in	11.50	9.00	7.5	6.19	0.94	8-0.75	11.02	19.68	64
	6″	mm	406	279	241.5	216	25.4	8-22	360	656	113
	6″	in	16	11.0	9.50	8.5	1.00	8-0.88	14.17	22.25	113
	8″	mm	495	343	298.5	270	29	8-22	450	660	190
	8″	in	19.5	13.5	11.75	10.62	1.12	8-0.88	17.75	26.00	190

主要外形和连接尺寸 单位Unit：mm

磅级	规范		L	D	D1	D	b	N-φd	D0	H	WT
300L	1/2″	mm	152	95	66.5	35	15	4-15	125	190	4.5
	1/2″	in	5.98	3.74	2.62	1.38	0.95	4-0.59	4.92	7.48	4.5
	3/4″	mm	178	117	82.5	43	16	4-19	125	212	8
	3/4″	in	7	4.61	3.25	1.69	0.62	4-0.75	4.92	8.35	8
	1″	mm	203	124	89	51	18	4-19	160	231	10
	1″	in	8	4.9	3.50	2	0.71	4-0.75	6.2	9.1	10
	1¹/2″	mm	229	156	114.5	73	20.7	4-22	200	391	18.5
	1¹/2″	in	9	6.12	4.51	2.87	0.81	4-0.87	8	15.43	18.5
	2″	mm	267	165	127	92	22	8-19	200	406	37
	2″	in	105	6.5	5	3.62	0.88	8-0.75	7.87	16.00	37
	2¹/2″	mm	292	190	149	105	25	8-22	240	457	50
	2¹/2″	in	11.5	7.50	5.88	4.12	1.00	8-0.88	9.45	18.00	50
	3″	mm	318	210	168.5	127	29	8-22	280	470	61
	3″	in	1250	8.25	6.62	5	1.12	8-0.88	11.02	18.50	61
	4″	mm	356	2.54	200	157	32	8-22	320	590	99
	4″	in	14.00	10.00	7.88	6.19	1.25	8-0.88	12.60	23.23	99
	6″	mm	444	318	270	216	37	12-22	500	711	176
	6″	in	17.50	12.50	10.62	8.5	1.44	12-0.88	19.68	28.00	176
	8″	mm	559	381	330	270	41	12-25	500	750	333
	8″	in	22.0	15	13.00	10.62	1.62	12-100	19.68	29.50	333

主要外形和连接尺寸 单位Unit：mm

磅级	规范		L	D	D1	D	b	N-φd	D0	H	WT
600Lb	1/2″	mm	165	95	66.5	35	15	4-15	160	285	6
	1/2″	in	6.5	3.74	2.62	1.38	0.59	4-0.59	6.2	11.22	6
	3/4″	mm	190	117.5	82.5	43	16	4-19	160	285	9
	3/4″	in	7.48	4.61	3.25	1.69	0.62	4-0.75	6.2	11.22	9
	1″	mm	216	124	89	51	18	4-19	160	313	12
	1″	in	8.5	4.9	3.5	2	0.71	4-0.75	6.2	12.32	12
	1¹/2″	mm	241	156	114.5	73	23	4-22	240	365	22
	1¹/2″	in	9.5	6.12	4.51	2.87	0.91	4-0.88	9.45	14.17	22
	2″	mm	292	165	127	92	25	8-19	240	444	39
	2″	in	11.50	6.50	5.00	3.62	1.00	8-0.75	9.45	17.50	39
	2¹/2″	mm	330	190	149	105	29	8-22	240	483	50
	2¹/2″	in	13	7.50	5.88	4.12	1.12	8-0.08	9.45	19	50
	3″	mm	356	210	168	127	32	8-22	280	533	68
	3″	in	14.00	8.25	6.62	5	1.25	8-0-88	11.02	21	68
	4″	mm	4.06	273	216	157	38.1	8-25	360	622	120
	4″	in	16.00	10.75	8.5	6.19	1.5	8-1.00	14.17	24.50	120
		mm	495	356	292	216	47.7	12-29	500	800	220
	6″	in	19.50	14	11.5	8.5	1.88	12-1.14	19.68	31.50	220
	8″	mm	597	419	349	270	55.6	12-32	550	927	450
	8″	in	23.50	16.5	13.75	10.62	2.19	12-1.25	21.65	36.50	450
