一、产品API美标闸阀概述
法兰连接钢制美标闸阀适用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。
结构特点
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
 |
|
二、API美标闸阀应用规范
|
设计与制造 Design and Manufacture |
结构长度
Face to face/ End to end |
法兰尺寸
FlangeDimension |
对焊连接尺寸
Butt welding dimension |
压力-温度Pressure Temperature Lating |
试验-检验Inspection and Test |
|
API 600 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
|
API 6D |
API 6D |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 6D |
三、压力试验 Pressure Test
|
公称压力PN(Lb) NominalPressure |
强度试验
Shell Test |
水密封试验
WaterSeal Test |
气密封试验
Air SealTest |
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 |
|
600 |
15.3 |
2220 |
11.3 |
630 |
|
900 |
23.0 |
3330 |
17 |
2445 | 四、主要零件材料及性能Main Part Materials and Property
|
体盖瓣 Body Cover Disc |
阀杆
Stem |
密封面
Sealing Face |
垫片（环）
Sealing Shim |
填料 Packing |
工作温度℃Working Temperature |
适用介质Suitable Medium |
|
WCB |
2Cr13 |
13Cr
STL
木体材料
With Body
Material
尼龙
Nylon |
增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L |
柔性石墨 增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE |
≤425 |
水 蒸汽 油品
Water
Steam
Petroleum
Products |
|
WC1 |
38CrMoAl 25Cr2MoV |
≤425 |
|
WC6 |
≤540 |
|
WC9 |
≤570 |
|
C5 C12 |
≤540 |
|
CF8 |
F304 |
≤200 |
硝酸
醋酸
尿素
Nitric acid
Acetic acid |
|
CF8M |
F316 |
|
CF3 |
F304L |
|
CF3M |
F316L |

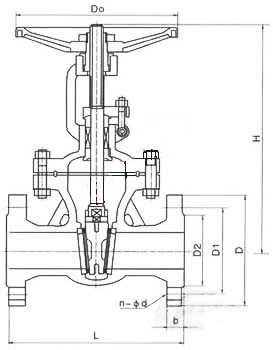

五、150Lb主要尺寸和重量 Size Main Dimensions and Weight
|
DN |
150Lb凸面法兰（RF） 主要尺寸 Dimensions（mm） |
重量(kg) Weight |
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
169 |
100 |
5 |
|
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
192 |
100 |
6.1 |
|
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
230 |
120 |
9 |
|
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
246 |
120 |
12 |
|
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
283 |
150 |
17 |
|
50 |
2 |
178 |
152 |
120.7 |
92 |
19.0 |
4-19 |
323 |
150 |
23 |
|
65 |
21/2 |
190.5 |
178 |
139.7 |
105 |
22.4 |
4-19 |
347 |
180 |
45 |
|
80 |
3 |
230 |
190 |
152.4 |
127 |
24 |
4-19 |
383 |
200 |
50 |
|
100 |
4 |
229 |
229 |
190.5 |
157 |
24 |
8-19 |
457 |
200 |
63 |
|
125 |
5 |
254 |
254 |
216 |
186 |
24 |
8-22.5 |
632 |
250 |
89 |
|
150 |
6 |
267 |
279 |
241.5 |
216 |
25.4 |
8-22.5 |
635 |
250 |
108 |
|
200 |
8 |
292 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
762 |
280 |
171 |
|
250 |
10 |
330 |
406 |
362 |
324 |
30.2 |
12-25.4 |
892 |
300 |
263 |
|
300 |
12 |
356 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1080 |
350 |
346 |
|
350 |
14 |
381 |
533 |
476.3 |
413 |
35 |
12-29 |
1295 |
350 |
488 |
|
400 |
16 |
406 |
597 |
539.8 |
470 |
36.6 |
16-29 |
1435 |
400 |
621 |
|
450 |
18 |
432 |
635 |
577.9 |
533 |
39.6 |
16-32 |
1626 |
400 |
814 |
|
500 |
20 |
457 |
398 |
635 |
584 |
43 |
20-32 |
1829 |
450 |
992 |
|
600 |
24 |
508 |
813 |
749.3 |
692 |
48.8 |
20-35 |
2175 |
500 |
1492 |
|
650 |
26 |
559 |
786 |
744.5 |
711 |
51.3 |
36-22.5 |
2235 |
550 |
1801 |
|
700 |
28 |
610 |
837 |
795.3 |
762 |
44.5 |
40-22.5 |
2310 |
600 |
1933 |
|
750 |
30 |
610 |
887 |
846 |
813 |
44.5 |
44-22.5 |
2695 |
600 |
2272 |
|
800 |
32 |
660 |
941 |
900 |
864 |
46 |
48-22.5 |
3708 |
-- |
-- |
|
900 |
36 |
711 |
1057 |
1009.7 |
927 |
52.3 |
40-25.4 |
3924 |
-- |
-- |
六、300Lb主要尺寸和重量 Size Main Dimensions and Weight
|
DN |
300Lb凸面法兰（RF） 主要尺寸Dimensions（mm） |
重量(kg)
Weight |
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
140 |
95 |
66.5 |
35 |
14.2 |
4-16 |
169 |
120 |
5.2 |
|
20 |
3/4 |
152 |
117 |
82.5 |
43 |
16 |
4-19 |
193 |
150 |
6.3 |
|
25 |
1 |
165 |
123 |
89 |
51 |
17.5 |
4-19 |
230 |
150 |
8.6 |
|
32 |
11/4 |
178 |
133 |
98.5 |
63 |
19 |
4-19 |
246 |
160 |
14.3 |
|
40 |
11/2 |
190 |
155 |
114.3 |
76 |
20.6 |
4-22.5 |
283 |
180 |
15.6 |
|
50 |
2 |
216 |
165 |
127 |
92 |
22.4 |
8-19 |
330 |
200 |
30 |
|
65 |
21/2 |
241 |
190 |
149.4 |
105 |
25.4 |
8-22.5 |
368 |
240 |
44 |
|
80 |
3 |
283 |
210 |
168.1 |
127 |
28.4 |
8-22.5 |
394 |
280 |
61 |
|
100 |
4 |
305 |
254 |
200.2 |
157 |
31.8 |
8-22.5 |
473 |
300 |
77 |
|
125 |
5 |
381 |
279 |
235 |
186 |
35 |
8-22.5 |
660 |
350 |
125 |
|
150 |
6 |
403 |
318 |
269.7 |
216 |
36.6 |
12-25.5 |
711 |
400 |
153 |
|
200 |
8 |
419 |
381 |
330.2 |
270 |
41.2 |
12-25.4 |
813 |
400 |
286 |
|
250 |
10 |
457 |
444 |
387.5 |
324 |
47.8 |
16-28.4 |
1003 |
450 |
412 |
|
300 |
12 |
502 |
521 |
450.8 |
381 |
50.8 |
16-32 |
1137 |
500 |
576 |
|
350 |
14 |
762 |
584 |
514.4 |
413 |
54 |
20-32 |
1489 |
600 |
886 |
|
400 |
16 |
838 |
648 |
571.5 |
470 |
57.2 |
20-35 |
1580 |
650 |
1175 |
|
450 |
18 |
914 |
711 |
628.7 |
533 |
60.4 |
24-35 |
1017 |
700 |
1301 |
|
500 |
20 |
991 |
775 |
685.8 |
584 |
63.5 |
24-35 |
2228 |
700 |
1672 |
|
600 |
24 |
1143 |
914 |
812.8 |
692 |
70 |
24-41 |
2650 |
750 |
2556 |
|
650 |
26 |
1245 |
867 |
803.1 |
736.6 |
90.0 |
32-35 |
3219 |
-- |
-- |
|
700 |
28 |
1346 |
921 |
857.3 |
787.4 |
90.0 |
36-35 |
3378 |
-- |
-- |
|
750 |
30 |
1397 |
991 |
902.8 |
844.6 |
93.7 |
36-38 |
3530 |
-- |
-- | |
订货须知：
一、①API美标闸阀产品名称与型号②Z41W系列美标闸阀口径③API美标闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的API美标闸阀型号，请按API美标闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.czkst.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
