美标铸钢楔式闸阀

美标闸阀的详细介绍

一、Z41W美标闸阀概述:

法兰连接钢制闸阀适用于ANSI Class150~900、PN2.0~16.0MPa、JIS10~20K,工作温度-29~425(碳钢)及-40~500(不锈钢)的名种管路上,用于截断或接通管路中的介质。
通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等

二、Z41W美标闸阀结构特点:

产品设计制造符合国外先进标准要求,密封可靠,性能优良。
结构设计紧凑合理,造型美观。
采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

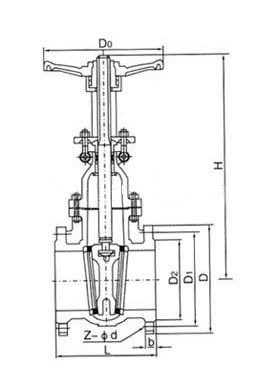

三、Z41W美标闸阀结构图片:


四、Z41W美标闸阀主要零部件材质:

零件名称

CF8

CF3

CF8M

CF3M

阀体/阀盖

CF8

CF3

CF8M

CF3M

闸板

CF8

CF3

CF8M

CF3M

阀杆

F304

F304L

F316

F316L

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

垫片

PTFE+304

PTFE+304L

PTFE+316

PTFE+316L

压盖

CF8

CF3

CF8M

CF3M

填料压环

304

304L



316











螺栓









五、Z41W美标闸阀主要外形及连接尺寸:

型号

规格

尺寸(mm)

inch

DN

L

D

D1

D2

b

z-Φd

H

D0

Z41W-150Lb

1/2"

15

108

89

60.5

35

12

4-Φ15

155

120

3/4"

20

117

98

70

43

12

4-Φ15

160

120

1"

25

127

108

79.5

51

12

4-Φ15

200

140

11/4"

32

140

117

89

64

13

4-Φ15

245

160

11/2"

40

165

127

98.5

73

15

4-Φ15

285

180

2"

50

178

152

120.5

92

16

4-Φ19

315

200

21/2"

65

190

178

139.5

105

18

4-Φ19

375

220

3"

80

203

190

152.5

127

19

4-Φ19

400

240

4"

100

229

229

190.5

157

24

8-Φ19

460

280

5"

125

254

254

216

186

24

8-Φ22

540

300

6"

150

267

279

241.5

216

26

8-Φ22

620

320

8"

200

292

343

298.5

270

29

8-Φ22

800

400

10"

250

330

406

362

324

31

12-Φ25

850

450

12"

300<, /SPAN>

356

483

432

381

32

12-Φ25

1000

500

14"

350

381

533

476

413

35

12-Φ29

1300

600

16"

400

406

597

540

470

37

16-Φ29

1400

600

18"

450

432

635

578

533

40

16-Φ32

1600

650

20"

500

457

698

635

584

43

20-Φ32

1850

650

24"

600

508

813

749.5

692

48

20-Φ35

2200

700

 六、Z41W美标闸阀订货说明:

1.Z41W闸阀产品名称;
2.Z41W闸阀产品型号;
3.Z41W闸阀产品口径;
4.Z41W闸阀公称压力;
5.Z41W闸阀使用温度;
6.Z41W闸阀是否带附件以便我们的为您正确选型;
7.Z41W闸阀适用介质;
8.如有特殊要求时请在订购产品时注明;
9.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
