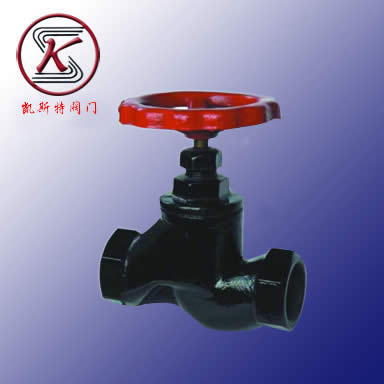

J11T-16 苏式截止阀

一、J11T-16 苏式精铸机截止阀的详细资料:

产品型号:J11W-16P型

产品名称:苏式内螺纹截止阀

产品特点:J11TF-16截止阀(苏式)本截止阀适用于全开、全关的各类管道和设备上的介质运行之用,不允许节流用。手轮顺时针旋转为关闭,反之为开启,介质流各与阀门箭头一致,不得用辅助杠杆开启或关闭。 公称压力:PN1.6MPa 适用介质:水、蒸气轻质石油及非腐蚀性介质 适用温度: ≤200°c 主要部件:黄铜、聚四氟乙烯、灰铸铁、碳钢 执行标准;GB/T 8468-1998 试验标准:GB/T 13927-1992

二、J11H-16C 苏式截止阀性能规范 Specification

公称压力 Pn

16

强度试验压力 Ps

2.4

MPa

密封试验压力 Pm

1.76

工作压力 P

1.6



16c

水、蒸气、油类

适用介质

16p

硝酸类、食品类



16R

醋酸类



16c

≤ 425 ℃

适用温度 t

16p

≤ 425 ℃



16R

三、J11H-16C 苏式截止阀主要零件材料 Material for main parts

主要零件

J11H-16C

J11W-16P

J11W-16R

阀体、阀盖

铸钢

铬镍钛钢

铬镍钼钛钢

阀瓣

铬镍钛钢

铬镍钼钛钢

铬镍钼钛钢

填料

石棉盘根

聚四氟乙烯

聚四氟乙烯

四、J11H-16C 苏式截止阀主要外形尺寸、连接尺寸及重量 Main external connecting dimensions and weight

公称通径

DN ( mm )

管螺纹

G

尺寸( mm )

重量 (kg)

L

E

S

H

H1

D0

15

1/2 ″

90

14

32

109

117

55

0.9

20

3/4 ″

100

16

36

109

117

55

1.1

25

1 ″

120

18

46

132

142

80

1.8

32

1 1/4 ″

140

20

55

156

168

100

2.5

40

1 1/2 ″

170

22

65

167

182

100

3.7

50

2 ″

200

24

80

182

200

120

5.5

65

2 1/2

260

26

95

200

223

140

9.3

 五、J11T-16性能规范:
型号 公称压力 试验压力 工作温度
(℃)
适用介质
强度(水)
(MPa)
密封(水)
(MPa)
J11T-16 1.6 2.4 1.8     200 蒸汽、水
六、J11T-16主要零件材料:
零件名称  材料
阀体、阀盖 灰铸铁
阀杆 碳钢
密封圈 黄铜
手轮  灰铸铁

七、J11T-16外形尺寸和连接尺寸:
型号 公称通径 (mm) 管螺纹 尺寸(mm)
L L1 S H D0
J11T-16 15 Rc1/2 90 14 30 109 60
20 Rc3/4 100 18 36 109 60
25 Rc1 120 18 46 125 75
32 Rp11/4 140 20 55 128 75
40 Rp11/2 170 22 62 145 100
50 Rp2 200 24 75 155 120
订货须知:
一、①J11T-16 苏式截止阀产品名称与型号②J11T-16 苏式截止阀口径③J11T-16 苏式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的J11T-16 苏式截止阀型号,请按J11T-16 苏式截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
