气动蝶阀
一、产品[GIQ系列气动高真空蝶阀]详细资料
GIQ型气动高真空蝶阀可选配反馈信号装置及电气阀门定位器。适用介质为纯净空气和非腐蚀性气体。是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。
工作原理;GIQ型气动高真空蝶阀以电磁换向阀控制气动执行机构，使阀杆转动90°达到开关目的。
主要特点;●阀门能承受正压力； ●GIQ型气动高真空蝶阀阀杆不上下窜动；●气缸采用1/4旋转式气缸，角度可调 1°～5°。
二、主要零部件材料
|
阀体 |
阀杆 |
阀盖 |
密封件 |
|
碳钢、不锈钢 |
碳钢、不锈钢 |
碳钢、不锈钢 |
氟橡胶、丁腈橡胶 |
三、主要技术性能
|
适用范围(Pa) |
105～1.3x10-5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶) |
|
气源压力（MPa） |
0.4～0.6 |
|
法兰标准 |
JB919 |
|
安装位置 |
任意 |
|
控制电路 |
标准出厂：AC220V/50Hz开关型 |
|
信号反馈 |
标准出厂：带无源触点型 特殊指定：4～20mA DC调节型 |
|
气缸可选 |
标准出厂：双作用式 特殊指定：单作用式（有弹簧返回） 可选常开或常闭 |

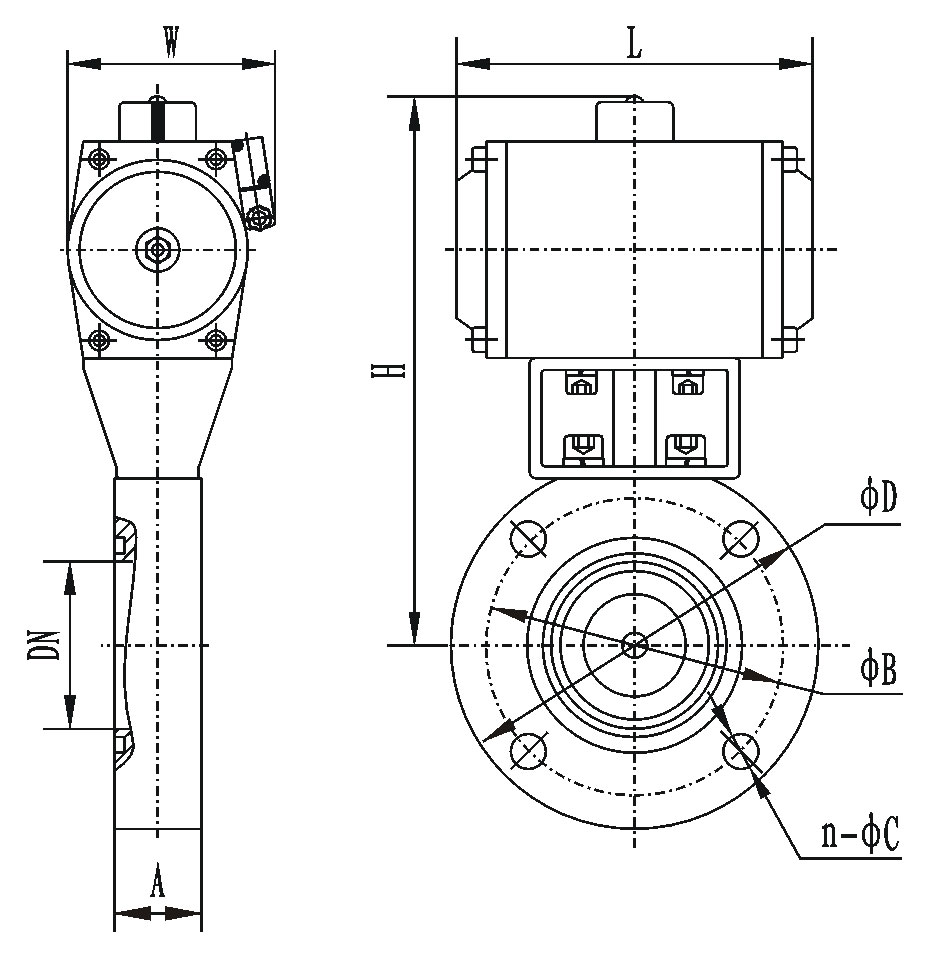

四、主要外形连接尺寸 单位：mm
|
型号 |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GID-40 |
40 |
85 |
70 |
44 |
22 |
162 |
90 |
104 |
4-φ7 |
|
GID-50 |
50 |
110 |
90 |
55 |
22 |
175 |
90 |
104 |
4-φ7 |
|
GID-65 |
65 |
125 |
105 |
70 |
26 |
198 |
102 |
140 |
4-φ9 |
|
GID-80 |
80 |
145 |
125 |
85 |
30 |
208 |
102 |
140 |
4-φ9 |
|
GID-100 |
100 |
170 |
145 |
105 |
30 |
220 |
102 |
140 |
4-φ12 |
|
GID-150 |
150 |
220 |
195 |
156 |
35 |
272 |
115 |
164 |
8-φ12 |
|
GID-200 |
200 |
275 |
250 |
208 |
40 |
330 |
205 |
190 |
8-φ12 |
|
GID-250 |
250 |
330 |
300 |
258 |
45 |
335 |
205 |
190 |
8-φ14 |
|
GID-300 |
300 |
380 |
350 |
308 |
55 |
426 |
152 |
247 |
8-φ14 |
|
GID-400 |
400 |
500 |
465 |
410 |
60 |
520 |
180 |
308 |
8-φ18 |
|
GID-500 |
500 |
600 |
565 |
510 |
80 |
643 |
220 |
378 |
12-φ18 |
|
GID-600 |
600 |
710 |
670 |
610 |
100 |
760 |
270 |
524 |
12-φ21 |
|
GID-800 |
800 |
920 |
815 |
815 |
130 |
962 |
320 |
648 |
20-φ21 |
|
GID-1200 |
1200 |
1440 |
1280 |
1280 |
150 |
1360 |
385 |
1480 |
36-φ19 |
| 注：GIQ-63B法兰连接为GB/T6070标准 |
