电动蝶阀
一、产品[D942X电动软密封法兰蝶阀]详细资料
D942X电动软密封法兰蝶阀作为新一代调速型蝶阀,本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化的模式,根据蝶板不同位置的动作特点,从电动驱动控制上进行了全新的设计,软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。电动软密封法兰蝶阀采取改电动装置输入电流的频率,进而调整电动装置的转动速度和输出力矩,以达到控制蝶板开工关速度,实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。D941X电动软密封法兰蝶阀适用于介质为水、海水的管路的 泵出口位置,作为闭路阀兼有止回阀的特性,用以避免和减少管路系统中介质的倒流和水锤冲击,保护管路.对于电厂、水厂等工作电源十分可靠的场合尤其适用。D942X电动软密封法兰蝶阀特点
制造标准 |
GB/T 122387-89 |
法兰标准 |
GB9113-2000、GB17241.6-1998 |
结构长度标准 |
GB12221-89 |
检验标准 |
GB/T 13927-92 |
公称通经DN(mm) |
50~2000 |
50~1600 | |
公称药理PN(MPa) |
0.6 |
1.0 |
1.6 |
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
适用温度 |
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃ | ||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 |
符合GB/T13927-92标准 | ||
驱动方式 |
蜗轮传动、电动、气动、液动 |
材料品种 |
氯丁橡胶 |
丁腈橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
代号 |
×或 0rJ |
XA或orJA |
XB或orJB |
xC、JC或0rF |
XD或orJD |
× E或orJE |
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
适用工作温度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
零件名称 |
材料 |
阀体 |
WCB、QT450-10、HT200、HT250 |
蝶板 |
WCB、QT450-10、HT200、HT250 |
阀轴 |
2Cr13 |
密封圈 |
丁腈耐油橡胶 |
填料 |
柔性石墨 |
DN |
主要外形连接尺寸 |

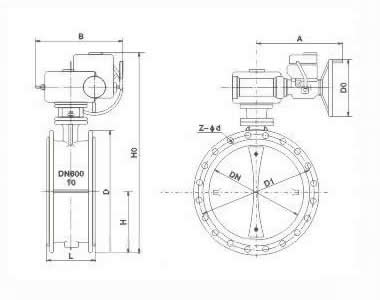

法兰尺寸和螺栓孔尺寸 | |||||||||||||||
L |
H |
H1 |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa | ||||||||||
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d | ||||||
50 |
108 |
82.5 |
443 |
125 |
125 |
140 |
110 |
88 |
4-14 |
185 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
65 |
112 |
92.5 |
463 |
125 |
125 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
80 |
114 |
100 |
483 |
125 |
125 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
100 |
127 |
110 |
498 |
125 |
125 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
125 |
140 |
125 |
682 |
325 |
245 |
240 |
20 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
150 |
140 |
142.5 |
736 |
325 |
245 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
200 |
152 |
170 |
800 |
325 |
245 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
250 |
165 |
192.5 |
895 |
363 |
313 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
300 |
178 |
222.5 |
956 |
363 |
313 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
350 |
190 |
252.5 |
1029 |
363 |
313 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
400 |
216 |
282.5 |
1103 |
363 |
313 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
450 |
222 |
307.5 |
1186 |
465 |
439 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
500 |
229 |
335 |
1280 |
546 |
481 |
645 |
600 |
568 |
20-22 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
600 |
267 |
390 |
1321 |
546 |
556 |
755 |
705 |
667 |
20-26 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
700 |
292 |
447.5 |
1431 |
546 |
556 |
860 |
810 |
772 |
24-26 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
800 |
318 |
507.5 |
1542 |
546 |
556 |
975 |
920 |
878 |
24-30 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
900 |
330 |
557.5 |
1800 |
617 |
706 |
1075 |
1020 |
978 |
24-30 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
1000 |
410 |
615 |
2363 |
632 |
706 |
1175 |
1120 |
1078 |
28-30 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
1200 |
470 |
727.5 |
2583 |
632 |
706 |
1405 |
1340 |
1295 |
32-33 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
1400 |
530 |
837.5 |
2710 |
790 |
1338 |
1630 |
1560 |
1510 |
36-36 |
1675 |
1590 |
1530 |
36-42 |
1685 |
1590 |
1530 |
36-48 |
1600 |
600 |
957.5 |
2845 |
868 |
1476 |
1830 |
1760 |
1710 |
40-36 |
1915 |
1820 |
1750 |
40-48 |
1930 |
1820 |
1750 |
40-56 |
1800 |
670 |
1057.5 |
3060 |
868 |
1476 |
2045 |
1970 |
1918 |
44-39 |
2115 |
2020 |
1950 |
44-48 |
2130 |
2020 |
1950 |
44-56 |
2000 |
760 |
1162.5 |
3350 |
965 |
1600 |
2265 |
2180 |
2125 |
48-42 |
2325 |
2230 |
2150 |
48-48 |
2345 |
2230 |
2150 |
48-62 |
DN |
主要外形连接尺寸 |
法兰尺寸和螺栓孔尺寸 | |||||||||||||||
L |
H |
Ho |
A |
B |
0.25MPa |
0.6MPa |
1.0MPa | ||||||||||
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d | ||||||
2200 |
840 |
1665 |
4529 |
2057 |
1585 |
2405 |
2340 |
2295 |
52-33 |
2475 |
2390 |
2335 |
52-43 |
2550 |
2440 |
2370 |
52-56 |
2400 |
910 |
1778 |
4845 |
2057 |
1585 |
2605 |
2540 |
2485 |
56-33 |
2685 |
2600 |
2545 |
56-43 |
2760 |
2650 |
2570 |
55-56 |
2600 |
990 |
1865 |
5060 |
2057 |
1585 |
2805 |
2740 |
2695 |
60-33 |
2905 |
2810 |
2750 |
60-49 |
2960 |
2850 |
2780 |
60-56 |
2800 |
1070 |
2051 |
5960 |
2357 |
1905 |
3030 |
2960 |
2910 |
64-36 |
3115 |
3020 |
2960 |
64-49 |
3180 |
3070 |
3000 |
64-56 |
3000 |
1150 |
2189 |
6800 |
2357 |
1905 |
3230 |
3160 |
3110 |
68-36 |
3315 |
3220 |
3160 |
68-49 |
3405 |
3290 |
3210 |
68-62 |
注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。
