ZMAW、DYH671气动薄膜调节蝶阀

一、ZMAW、DYH671气动薄膜调节蝶阀

ZMAW气动薄膜调节蝶阀
ZSRW、ZSCW气动活塞调节蝶阀

ZMAW气动薄膜调节蝶阀,ZSRW、ZSCW气动活塞调节蝶阀输入控制信号(4-20mADC或1-5VDC)气源即可控制运转,结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。气动薄膜调节蝶阀是一种旋转型控制阀、具有体积小、重量轻、额定流量系数大等优点,特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
本系列产品有标准型、高温型及密封型三种。气动切换成手动时,使用侧装手轮机构方法:拔出定位销,向上扳动手柄、蜗轮与蜗杆啮合,压入定位销,旋转手轮即可改变流通截面。手动切换成气动时,由相扳动手柄即可。

二、主要技术参数和性能指标

阀 体:WCB、HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 板:碳钢、1Cr18Ni9Ti
长 轴:1Cr18Ni9Ti
阀 座:碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承:青铜、不锈钢堆焊司钛合金
填 料:聚四氟乙烯、柔性石墨
阀 盖:碳钢
公称压力:0.1、0.25、0.6、1.0、1.6、2.5Mpa
口径:50mm至1000mm
泄漏量等级:Ⅱ级、Ⅵ级
流量特性:近似等百分比


三、气动调节蝶阀调节机构主要技术参数
公称通径 mm50801001251502002503003504004505006007008009001000额定流量系数Kv8522034053077013602130306041605450690085001220016600217002754034000公称压力 MPa0.6额定转角 °70信号压力 KPa20~100流量特性近似等百分比介质温度 ℃-20~200(常温) ; -40~450(中温) ; -40~600(高温)接管法兰按JB78-59对夹式法兰连接信号连接螺孔M16×1.5配用执行机构薄膜式ZMA-2ZMA-3ZMA-4ZMA-5 活塞式 ZSC-45阀体材质ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti可配附件手轮、定位器、空气过滤减压器等。
四、薄膜式执行机构主要技术参数
型 号ZMA-2ZMA-3ZMA-4ZMA-5有效面积 cm22804006301000行 程 mm16254060弹簧范围 KPa20~100 ; 40~200 ; 20~60 ; 60~100
五、活塞式执行机构主要技术参数
型 号活塞直径 mm有效面积 cm2最大行程 mm最大操作压力 KPa最大输出力 NZSC-452504846050021800
六、性能指标
执 行 机 构薄膜式执行机构活塞式执行机构类 别不带定位器带定位器带定位器弹簧范围 KPa20~100 40~20020~60 60~100项 目基 本 误 差%±8-±2.0±2.0回 差%6-2.02.0死 区%5-0.80.8始终点偏差%气 开始点±4.0±4.0±2.0±终点±8±8气 关始点±8±8终点±4.0±4.0额定转角偏差%±2.5允许泄漏量1/h2×10-2×阀的额定容量
七、允许压差 MPa
配用执行机构型号ZMA-2ZMA-3ZMA-4ZMA-5ZSC-450°70°0°70°0°70°0°70°0°70°公称通径mm500.60.097(0.22)        800.60.038(0.086)        1000.556(0.6)0.0196(0.0445)        125  0.60.0250(0.0542)      150  0.444(0.6)0.0150(0.0314)      200  0.185(0.407)0.00587(0.0129)      250    0.331(0.6)0.00845(0.0175)    300    0.181(0.385)0.00461(0.00983)    350    0.133(0.284)0.00292(0.00622)    400      0.216(0.45)0.00485(0.0101)  450      0.171(0.356)0.00341(0.00741)  500      0.139(0.289)0.0025(0.0052)  600        0.60.019700        0.60.0119800        0.4420.00795900         0.3390.005991000        0.2360.00403注:括号内数值为带定位器的允许压差。

八、ZMAW气动薄膜调节蝶阀外形尺寸



公称通径D1D2L1L2n-dHH1H2DL3法兰端面距50110 922004-146375823822802786080150125922004-186445823822802781001751451022106542802781252001751172348-187236364363252781502252001302477363252782002802551722877633252787025033531019732712-18100885361541037630039536222735112-23103441037680350445412252376105941037640049546229643216-23123810077204953761004505505183214591266495376500600568346484129149537660070575548056520-2514861109796 18015070081086053061524-251539 18080092097559567524-301596 1802009001020107568577024-3016611124 18010001120117573581028-3017111124 180200

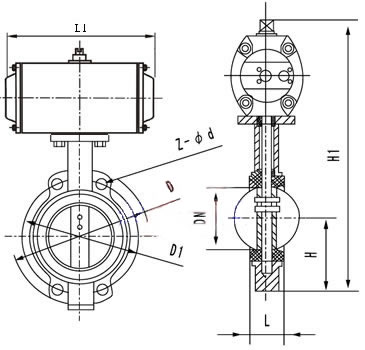

九、ZSRW、ZSCW气动活塞调节蝶阀外形尺寸
公称通径DN结构长度(标准值)连接尺寸LHH1PN0.6MPaPN1.0MPa毫米英寸法兰式对夹式DD1Z-dDD2Z-d502108431004001401104--141651254--186521/2112461154201601304--141851454--18803114491201381901504--182001608-181004127561305242101704--182201808-181255140641505702402008-182502108-181506140701707432652258-182852408-222008152762007673202808-183402958-22250101657623579037533512-1839535012-22300121788330089044039512-2244540012-22350141909232595449044516-2250546016-2240016216102355107054049516-2256551516-2645018222114390114059555020-2261556520-2650020229127420120064560020-2667062020-2660024267154490138075570524--2678072520-3070028292165550158086081024--3089584024--3080032318190640176097592024--30101595024--33900363302037101075102024--301115105028-33100040410216770 1175112028--301230116028-36120048470254890 1405134032-331450138032-39
主要零件材料及推荐使用温度范围
零件名称材 料温度范围℃阀体 阀板ZG230-450-40-450ZG1Cr18Ni9Ti-250-550ZG0Cr18Ni12Mo2Ti
注:此表为各种材料的极限使用温度,在实际选用中应根据其产品的介质温度范围,确定材料的最低,最高使用温度,其最低使用温度不得低于介质温度范围下限,最高使用温度不得高于介质温度范围的上限。
