D643H气动硬密封蝶阀

一、产品[D643H气动硬密封蝶阀]详细资料

D643H气动切断蝶阀三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。
扭矩密封：三偏心的结构使蝶阀关闭时，其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。
软硬层叠式金属密封结构：蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下均具有优良的密封性能。
双向密封：因密封面锥角小于密封材料的磨擦角，蝶板关到密封位置时立即实现自锁，并能承受一定的反向压力冲击。
防火结构：全金属结构本身具有火灾安全的特性。
阀体密封面：采用堆焊硬质合金或不锈钢，使得密封面强度高、硬度好、耐磨损，可连续启闭60000次以上而无损伤。
密封圈：密封圈由压板夹在蝶板上，易于安装、调节和更换。
阀杆的上、下部位装有轴套，防止磨损和粘连，提高了使用寿命。
该产品操作灵活、省力、方便、可靠，连接方式有法兰、对夹、对焊、凸耳对夹。既可截断介质，也可任意调节介质流量。

二、主要技术参数

公称通径	DN(mm)	50～2000				50～500
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
渗漏率	＜0.1×DNmm3/s(符合GB/T13927-92标准)
适用温度	碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗杆蜗轮传动、气传动、电传动

三、主要零件的材质

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
轴承	奥氏体不锈钢、304氮化
填料	柔性石墨

三偏心特点及原理
1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

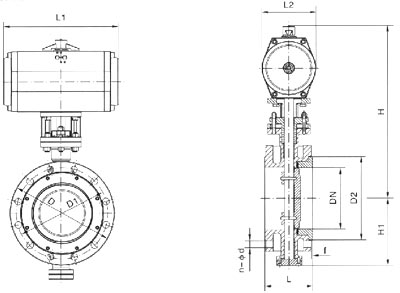

四、D643H-(6、10)C、P、R、V系列法兰式多层次金属硬密封蝶阀

公称通径 DN	外形尺寸						连接尺寸
	L		H	D643H			PN0.6MPa			PN1.0MPa
	短	长	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	625	245	72	140	110	4-14	165	125	4-18
65	112	170	115	625	245	72	160	130	4-14	185	145	4-18
80	114	180	120	645	245	72	190	150	4-18	200	160	8-18
100	127	190	138	675	355	92	210	170	4-18	220	180	8-18
125	140	200	164	715	355	92	240	200	8-18	250	210	8-18
150	140	210	175	800	355	92	265	225	8-18	285	240	8-22
200	152	230	208	850	250	170	320	280	8-18	340	295	8-22
250	165	250	243	925	250	170	375	335	12-18	395	350	12-22
300	178	270	283	1035	450	220	440	395	12-22	445	400	12-22
350	190	290	310	1070	450	220	490	445	12-22	505	460	16-22
400	216	310	340	1190	450	280	540	495	16-22	565	515	16-26
450	222	330	380	1250	650	280	595	550	16-22	615	565	20-26
500	229	350	410	1295	650	280	645	600	20-22	670	620	20-26
600	267	390	470	1455	850	380	755	705	20-26	780	725	20-30
700	292	430	550	1585	850	380	860	810	24-26	895	840	24-30
800	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33
900	330	510	710	1965	1250	380	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2015	1250	380	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2250	1250	380	1405	1340	32-33	1455	1380	32-39
1400	530	710	920				1630	1560	36-36	1675	1590	36-42
1600	600	790	1085				1820	1760	40-36	1915	1820	40-48
1800	670	870	1230				2045	1970	44-39	2115	2020	44-48
2000	760	950	1350				2265	2180	48-42	2325	2230	48-48

五、D643H-(16、25)C、P、R、V系列法兰式多层次金属硬密封蝶阀

公称通径 DN	外形尺寸						连接尺寸
	L		H	D643H			PN1.6MPa			PN2.5MPa
	短	长	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	108	150	112	625	245	72	165	125	4-18	165	125	4-18
65	112	170	115	625	245	72	185	145	4-18	185	145	8-18
80	114	180	120	645	245	72	200	160	8-18	200	160	8-18
100	127	190	138	675	355	92	220	180	8-18	235	190	8-22
125	140	200	164	715	355	92	250	210	8-18	270	220	8-26
150	140	210	175	800	355	92	285	240	8-22	300	250	8-26
200	152	230	208	850	250	138	340	295	12-22	360	310	12-26
250	165	250	243	925	250	170	405	355	12-26	425	370	12-30
300	178	270	283	1035	450	170	460	410	12-26	485	430	16-30
350	190	290	310	1070	450	220	520	470	16-26	555	490	16-33
400	216	310	340	1190	450	220	580	525	16-30	620	550	16-36
450	222	330	380	1250	650	280	640	585	20-30	670	600	20-36
500	229	350	410	1290	650	280	750	650	20-33	730	660	20-36
600	267	390	470	1455	850	380	840	770	20-36	845	770	20-39
700	292	430	550	1585	850	380	910	840	24-36	960	875	24-42
800	318	470	640	1700	1250	380	1025	950	24-39	1085	990	24-48
900	330	510	710	1865	1250	380	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2015	1250	380	1255	1170	28-42	1320	1210	28-56
12, 00	470	630	890	2250	1250	380	1485	1390	32-48	1530	1420	32-56
1400	530	710	920				1685	1590	36-48	1755	1640	36-62
1600	600	790	1085				1930	1820	40-56	1975	1860	40-62
1800	670	870	1230				2130	2020	44-56	2195	2070	44-70
2000	760	950	1350				3685	2230	48-62	2425	2300	48-70

六、D643H-40C、P、R、V系列法兰式多层次金属硬密封蝶阀

公称通径 DN	外形尺寸
	L		H	D643H			PN4.OMPa
	短	长	H	H2	A2	B2	D	D1	Z-d
50	108	150	112	605	355	92	165	125	4-18
65	112	170	115	625	355	92	185	145	8-18
80	114	180	120	645	355	92	200	160	8-18
100	127	190	138	675	550	138	235	190	8-22
125	140	200	164	715	550	138	270	220	8-26
150	140	210	175	800	550	138	300	250	8-26
200	152	230	208	850	550	138	375	320	12-30
250	165	250	243	925	450	220	450	385	12-33
300	178	270	283	1035	450	220	515	450	16-33
350	190	290	310	1070	650	280	580	510	16-36
400	216	310	340	1190	650	280	660	585	16-39
450	222	330	380				685	610	20-39
500	229	350	410				755	670	20-

订货须知：
一、①气动硬密封蝶阀产品名称与型号②气动硬密封蝶阀口径③气动硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动硬密封蝶阀型号，请按气动硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
